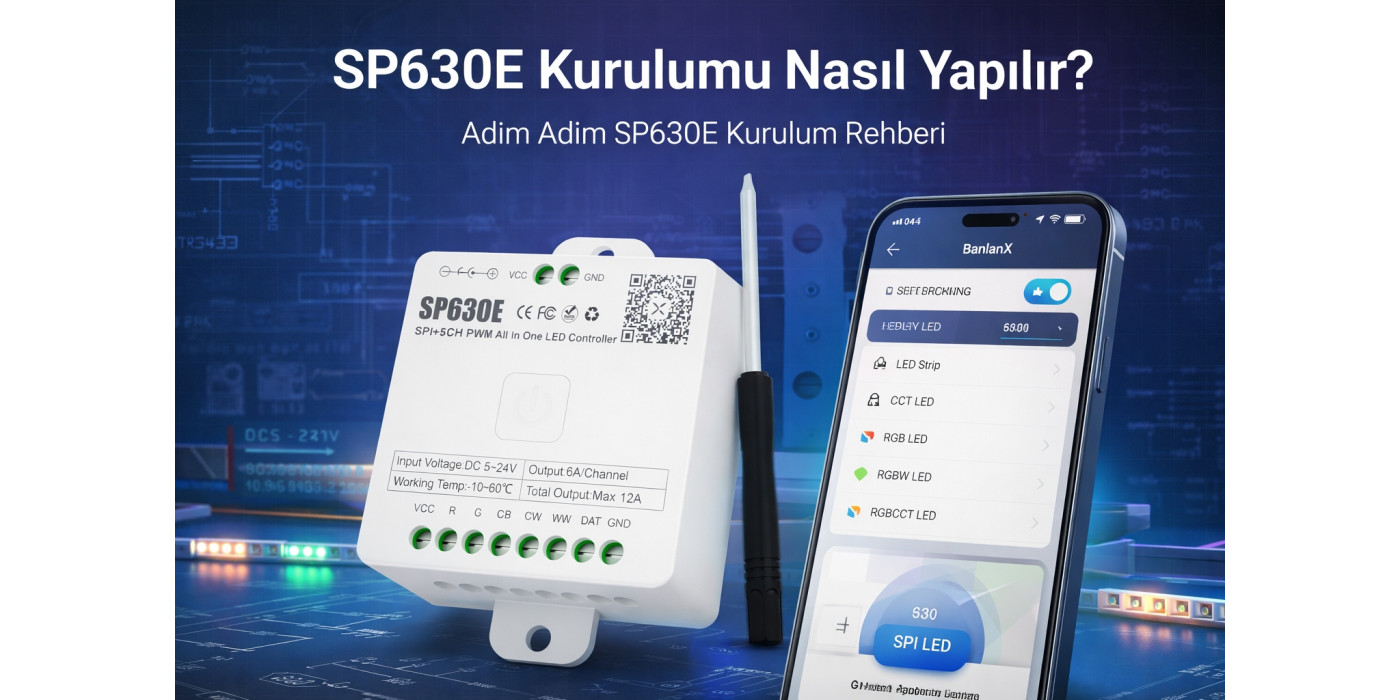

SP630E Kurulumu Nasıl Yapılır? Adım Adım SP630E Kurulum Rehberi

SP630E, hem klasik PWM LED ürünlerde hem de adreslenebilir pixel LED sistemlerde kullanılabilen çok amaçlı bir LED kontrol cihazıdır. Mobil uygulama üzerinden kontrol edilebilir, bazı sistemlerde 2.4G RF kumanda ve duvar paneli ile de çalışabilir. Doğru kurulum yapıldığında renk geçişleri, efektler ve genel kullanım çok daha verimli hale gelir.

Bu yazıda SP630E kontrol cihazının temel bağlantı yapısını ve ilk kurulum aşamalarını sade şekilde anlatıyoruz.

SP630E Nedir?

SP630E; 1CH, CCT, RGB, RGBW, RGBCCT gibi PWM LED tipleriyle birlikte bazı SPI adreslenebilir LED türlerini de destekleyen çok yönlü bir kontrol cihazıdır. Üretici dokümanlarında cihazın 12 farklı LED tipiyle uyumlu olduğu, BanlanX uygulaması ile kontrol edildiği ve 5V ile 24V DC aralığında çalıştığı belirtilmektedir.

Kuruluma Başlamadan Önce Nelere Dikkat Edilmeli?

Kuruluma başlamadan önce kullanılacak LED ürününün tipi doğru bilinmelidir. Çünkü SP630E hem standart LED şeritlerle hem de bazı adreslenebilir LED sistemlerle çalışabilir. Ayrıca kullanılacak ürünün çalışma voltajı ile güç kaynağının uyumlu olması gerekir. Güç bağlantısı yapılmadan önce artı, eksi ve veri hatları mutlaka kontrol edilmelidir.

1. Kullanılan LED Tipini Belirleyin

İlk olarak kuracağınız sistemin klasik PWM LED mi yoksa adreslenebilir pixel LED mi olduğunu netleştirin. Çünkü uygulama içinden doğru LED tipi seçilmezse sistem beklenen şekilde çalışmayabilir. SP630E'nin en önemli özelliklerinden biri, farklı LED türleriyle çalışabilmesidir; ancak bu avantaj doğru ayar yapıldığında ortaya çıkar.

2. Güç Bağlantısını Doğru Yapın

SP630E kontrol cihazı 5V ile 24V DC aralığında çalışır. Kullanılan LED ürün hangi voltajda çalışıyorsa, sistem de buna uygun planlanmalıdır. Güç bağlantısı yapılırken artı ve eksi uçların doğru bağlandığından emin olunmalıdır. Yanlış güç bağlantısı sistemin çalışmamasına veya donanım riskine neden olabilir.

3. LED Çıkış Uçlarını Doğru Bağlayın

PWM LED sistemlerde kanal bağlantıları, adreslenebilir LED sistemlerde ise veri yönü büyük önem taşır. Eğer pixel LED kullanılıyorsa veri hattı, LED’in giriş yönüne bağlanmalıdır. Şerit üzerinde bulunan ok işaretleri genellikle veri akış yönünü gösterir. Yanlış yönden bağlantı yapıldığında LED’ler tepki vermeyebilir.

4. BanlanX Uygulamasını Telefona Yükleyin

SP630E, iOS ve Android cihazlarda BanlanX uygulaması ile kontrol edilir. Resmi kılavuza göre iPhone tarafında iOS 10.0 ve üzeri, Android tarafında ise Android 4.4 ve üzeri sürümler desteklenmektedir. Uygulama yüklendikten sonra telefonunuzun Bluetooth özelliğini açın.

5. Uygulama Üzerinden Cihazı Ekleyin

Uygulamayı açtıktan sonra cihaz ekleme bölümünden SP630E kontrolcüyü bulun ve sisteme ekleyin. SP630E, Bluetooth üzerinden uygulama ile haberleşir. Cihaz bağlandıktan sonra uygulama içinden temel ayarlar, efektler, parlaklık ve renk düzenlemeleri yapılabilir.

6. Doğru LED Tipini Uygulama İçinden Seçin

Bu aşama kurulumun en önemli bölümlerinden biridir. Kullanılan LED ürün tipinin uygulama içinden doğru seçilmesi gerekir. Eğer yanlış tip seçilirse bazı kanallar eksik çalışabilir, renkler hatalı görünebilir veya efektler beklenenden farklı akabilir.

7. Renk Sırasını Kontrol Edin

Özellikle RGB, RGBW ve benzeri ürünlerde renk sırası bazı modellerde farklı olabilir. Uygulama içinde bulunan renk sırası ayarları kullanılarak doğru kanal düzeni seçilmelidir. Eğer kırmızı yerine mavi, yeşil yerine farklı bir ton görünüyorsa çoğu zaman sorun renk sırasından kaynaklanır.

8. Gerekliyse Piksel veya Kanal Ayarlarını Düzenleyin

Adreslenebilir LED kullanılıyorsa toplam piksel sayısı veya ilgili çalışma parametreleri doğru girilmelidir. PWM LED sistemlerde ise kanal tipi ve kullanım modu doğru seçilmelidir. Bu ayarlar sistemin kararlı ve düzgün çalışması için önemlidir.

9. Kumanda veya Panel Kullanılacaksa Eşleştirme Yapın

SP630E yalnızca uygulama ile değil, 2.4G dokunmatik kumanda ve 86 tipi duvar paneli ile de çalışabilmektedir. Üretici dokümanlarında bu aksesuarların zone control yani bölgesel kontrol veya toplu kontrol mantığıyla kullanılabildiği belirtilir. Eğer sistemde kumanda veya panel kullanılacaksa, ilgili eşleştirme işlemleri kurulumdan sonra yapılmalıdır.

Kurulumdan Sonra Neler Kontrol Edilmeli?

• LED’in tamamının düzgün şekilde yandığı kontrol edilmelidir.
• Renkler hatalı görünüyorsa renk sırası yeniden ayarlanmalıdır.
• Adreslenebilir sistemlerde veri yönü tekrar kontrol edilmelidir.
• Uzun hatlarda voltaj düşümü varsa ek besleme düşünülmelidir.
• Bağlantı noktalarında gevşeklik veya temassızlık olmamalıdır.

SP630E Kurulumunda En Sık Yapılan Hatalar

En sık yapılan hatalar; yanlış LED tipi seçmek, veri yönünü ters bağlamak, hatalı voltaj ile sistem kurmak, renk sırasını kontrol etmemek ve yetersiz güç kaynağı kullanmaktır. Özellikle hem PWM hem SPI destekleyen bir cihaz olduğu için, kurulum öncesi ürün tipi mutlaka netleştirilmelidir.

SP630E’nin Öne Çıkan Avantajları

SP630E’nin en büyük avantajı, tek bir kontrolcü ile birden fazla LED yapısına uyum sağlayabilmesidir. Uygulama üzerinden kontrol sunması, bazı kurulumlarda kumanda ve panel desteği sağlaması ve farklı LED türleri için esnek kullanım vermesi nedeniyle hem dekoratif hem de daha gelişmiş LED projelerinde tercih edilmektedir.

Sonuç

SP630E kurulumu, doğru LED tipi seçimi, doğru güç bağlantısı ve uygulama içindeki ayarların düzgün yapılmasına dayanır. Kurulum sırasında özellikle voltaj uyumu, veri yönü, kanal yapısı ve renk sırası dikkatle kontrol edilmelidir.

Doğru kurulan bir SP630E sistemi; şerit LED, RGB sistemler veya adreslenebilir pixel LED projelerinde daha verimli, daha stabil ve daha kullanışlı bir kontrol deneyimi sunar.
