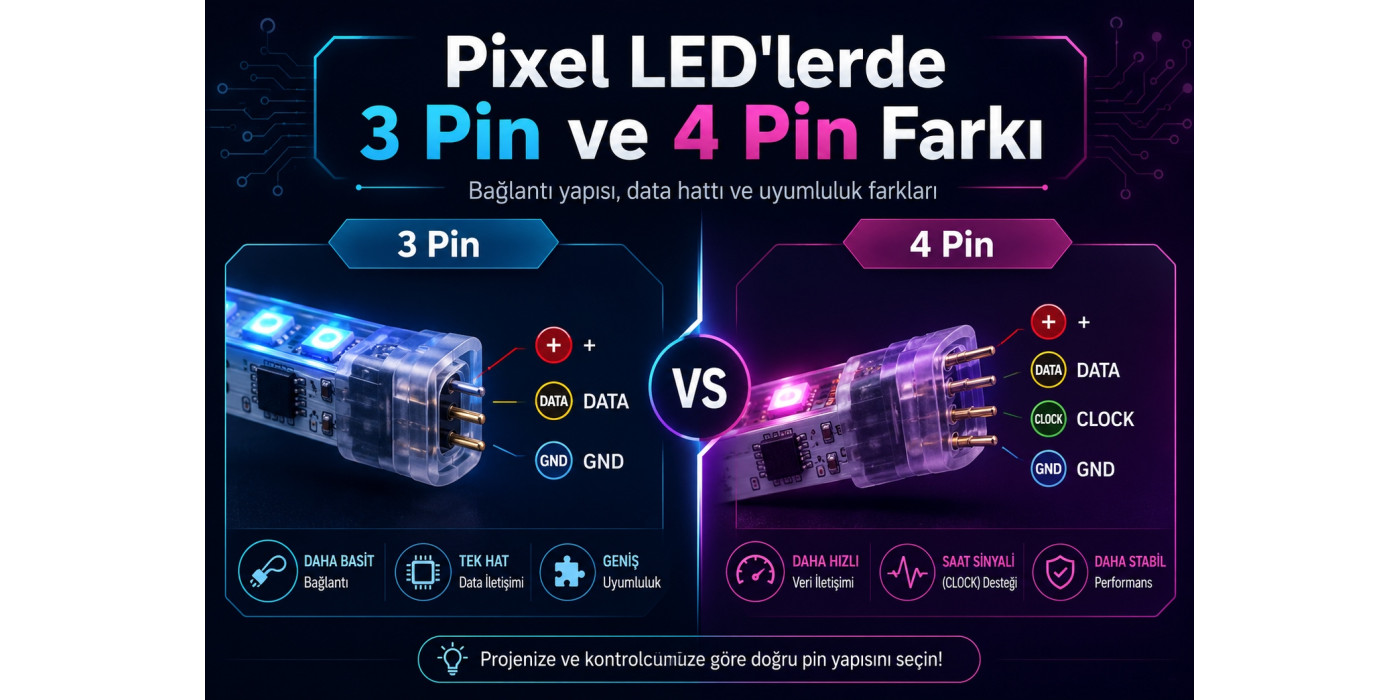

Pixel LED’lerde 3 Pin ve 4 Pin Arasındaki Fark Nedir?

Pixel LED ürünlerde en sık karıştırılan konulardan biri de 3 pin ve 4 pin yapılarıdır. Özellikle adreslenebilir şerit LED, pixel modül LED, dijital neon LED ve çeşitli çipli aydınlatma ürünlerinde kullanıcılar bağlantı yaparken veya kontrol cihazı seçerken bu farkı merak eder.

Çünkü dışarıdan bakıldığında her iki ürün de benzer görünebilir; ancak bağlantı mantığı aynı değildir. Yanlış değerlendirme yapıldığında kontrol cihazı uyumsuz olabilir, bağlantı hatası yaşanabilir veya sistem hiç çalışmayabilir. Bu yazıda pixel LED’lerde 3 pin ve 4 pin farkını sade ve anlaşılır şekilde ele alıyoruz.

Pixel LED Nedir?

Pixel LED, her LED’in veya belirli LED gruplarının ayrı ayrı kontrol edilebildiği adreslenebilir LED sistemidir. Klasik RGB şerit LED’lerde tüm hat çoğu zaman aynı rengi verirken, pixel LED sistemlerde her nokta farklı renk ve farklı efekt gösterebilir.

Bu yapı sayesinde kayan efektler, animasyonlar, müzik senkron sistemleri, dijital dekoratif ışıklar ve özel sahneler oluşturulabilir.

Pin Nedir?

Pin, ürün üzerindeki bağlantı uçlarını ifade eder. LED sistemlerde bu pinler enerji, veri ve bazı durumlarda saat sinyali gibi farklı işlevler taşır. Pixel LED ürünlerde pin sayısı, sistemin veri iletim yapısını anlamak açısından çok önemlidir.

3 Pin Pixel LED Nedir?

3 pin pixel LED sistemlerde genellikle üç temel bağlantı bulunur:

• VCC / + : Güç hattı
• GND / - : Toprak hattı
• DATA : Veri hattı

Bu yapı, adreslenebilir LED dünyasında çok yaygın kullanılır. Özellikle birçok şerit LED, modül LED ve dekoratif pixel ürün, tek veri hattı üzerinden kontrol edilen 3 pin yapıya sahiptir.

4 Pin Pixel LED Nedir?

4 pin pixel LED sistemlerde ise üç temel hatta ek olarak bir bağlantı daha bulunur. Genellikle bu ek hat clock yani saat sinyalidir. Bu tür sistemlerde bağlantı mantığı çoğu zaman şu şekilde olur:

• VCC / +
• GND / -
• DATA
• CLOCK

Bu yapı, veri iletiminde farklı bir mantık sunar ve bazı çip ailelerinde daha stabil veya farklı kontrol karakteri sağlayabilir.

3 Pin ile 4 Pin Arasındaki Temel Fark Nedir?

En temel fark, veri iletim şeklidir. 3 pin sistemlerde veri genellikle tek hat üzerinden ilerler. 4 pin sistemlerde ise veri hattına ek olarak ayrı bir clock hattı bulunur. Bu da sinyal iletim mantığını değiştirir.

Kısacası:

• 3 pin: güç + toprak + veri
• 4 pin: güç + toprak + veri + clock

Clock Hattı Ne İşe Yarar?

Clock hattı, veri akışının zamanlamasını düzenleyen ek sinyal hattıdır. Bu sayede bazı sistemlerde veri aktarımı daha kontrollü şekilde ilerleyebilir. Özellikle belirli çip ailelerinde bu yapı daha farklı haberleşme mantığı sunar.

Bu yüzden 4 pin sistemleri, 3 pin ürünlerle aynı şekilde değerlendirmek doğru değildir.

3 Pin Ürünler Daha mı Yaygındır?

Genel olarak evet. Piyasada çok yaygın kullanılan birçok adreslenebilir pixel LED üründe 3 pin yapı görülür. Özellikle WS2811, WS2812, WS2815, SK6812 gibi sık bilinen ürün ailelerinde çoğu zaman 3 pin mantığı ile karşılaşılır.

Ancak ürünün dış görünüşüne bakarak kesin karar vermek doğru değildir. Ürünün teknik yapısı mutlaka kontrol edilmelidir.

4 Pin Ürünler Hangi Yapılarda Görülür?

4 pin sistemler, data ve clock hattı ile çalışan belirli adreslenebilir LED yapılarında görülür. Özellikle bazı özel çip ailelerinde ve belirli profesyonel uygulamalarda bu tür yapı tercih edilebilir.

Kontrol Cihazı Seçiminde Bu Fark Neden Önemlidir?

Çünkü her kontrol cihazı her pixel LED sistemiyle uyumlu değildir. Eğer ürün 3 pin yapıda ise, buna uygun veri çıkışı olan kontrolcü gerekir. Ürün 4 pin yapıda ise, clock desteği de bulunan uyumlu bir sistem gerekir.

Yanlış kontrol cihazı seçilirse şu sorunlar görülebilir:

• LED hiç çalışmayabilir
• Efektler bozuk görünebilir
• Renkler yanlış çıkabilir
• Veri iletimi stabil olmayabilir

3 Pin ile 4 Pin Birbirine Bağlanabilir mi?

Genel olarak bu iki yapı aynı mantıkta değerlendirilmemelidir. Sadece fiziksel uç sayısına bakarak birbirine bağlanmaya çalışılması doğru değildir. Çünkü aradaki fark yalnızca pin sayısı değil, veri iletim mantığıdır.

Bu nedenle 3 pin ürün ile 4 pin ürün arasında doğrudan uyum varmış gibi düşünmek risklidir.

Bağlantı Yaparken Nelere Dikkat Edilmelidir?

Pixel LED bağlantılarında şu konular özellikle önemlidir:

• Ürünün 3 pin mi 4 pin mi olduğu net bilinmelidir
• Çip tipi doğru tespit edilmelidir
• Doğru voltaj kullanılmalıdır
• Veri yönü kontrol edilmelidir
• Toprak hattı doğru bağlanmalıdır
• Kontrolcü uyumu kontrol edilmelidir

3 Pin Pixel LED Bağlantısında En Sık Yapılan Hatalar Nelerdir?

• Data hattını yanlış bağlamak
• Artı ve eksi uçları karıştırmak
• Yanlış voltaj kullanmak
• Veri yönünü ters bağlamak
• Uyumsuz kontrolcü seçmek

4 Pin Pixel LED Bağlantısında En Sık Yapılan Hatalar Nelerdir?

• Clock hattını göz ardı etmek
• 3 pin mantığıyla değerlendirmek
• Yanlış kontrol cihazı kullanmak
• Data ve clock sırasını karıştırmak
• Voltaj uyumunu önemsememek

Hangi Sistem Daha İyidir?

Bu sorunun tek bir cevabı yoktur. Burada “daha iyi” olan değil, projeye “daha uygun” olan sistem önemlidir. Çünkü doğru seçim; kullanılacak LED ürün, kontrolcü, proje boyutu, efekt beklentisi ve kurulum yapısına göre değişir.

Kimi projede 3 pin yapı daha uygun olurken, bazı özel sistemlerde 4 pin yapı tercih edilebilir.

Ürün Alırken Nelere Dikkat Edilmeli?

Pixel LED ürün alırken şu bilgiler mutlaka netleştirilmelidir:

• Ürün 3 pin mi 4 pin mi?
• Hangi çip ile çalışıyor?
• Kaç volt ile çalışıyor?
• Uyumlu kontrol cihazı hangisi?
• RGB mi RGBW mi?
• Şerit mi, modül mü, özel ürün mü?

Teknik Destek Ne Zaman Gerekir?

Eğer ürünün çip tipi bilinmiyorsa, pin yapısı net değilse, hangi kontrol cihazının uyumlu olduğu anlaşılmıyorsa veya büyük bir pixel LED sistemi kurulacaksa teknik destek almak çok faydalı olur.

Çünkü pixel LED sistemlerde küçük bir bağlantı farkı bile tüm yapının çalışmamasına neden olabilir.

Sonuç

Pixel LED’lerde 3 pin ve 4 pin farkı, yalnızca fiziksel bağlantı sayısından ibaret değildir. Asıl fark, veri iletim mantığında ortaya çıkar. 3 pin sistemler güç, toprak ve veri hattı ile çalışırken; 4 pin sistemlerde bunlara ek olarak clock hattı da bulunur.

Bu nedenle doğru kontrol cihazı, doğru voltaj ve doğru bağlantı planı için ürünün hangi yapıda olduğu mutlaka bilinmelidir. Kısacası 3 pin ve 4 pin pixel LED ürünler birbirine benziyor gibi görünse de, kurulum ve uyumluluk açısından dikkatle değerlendirilmelidir.
