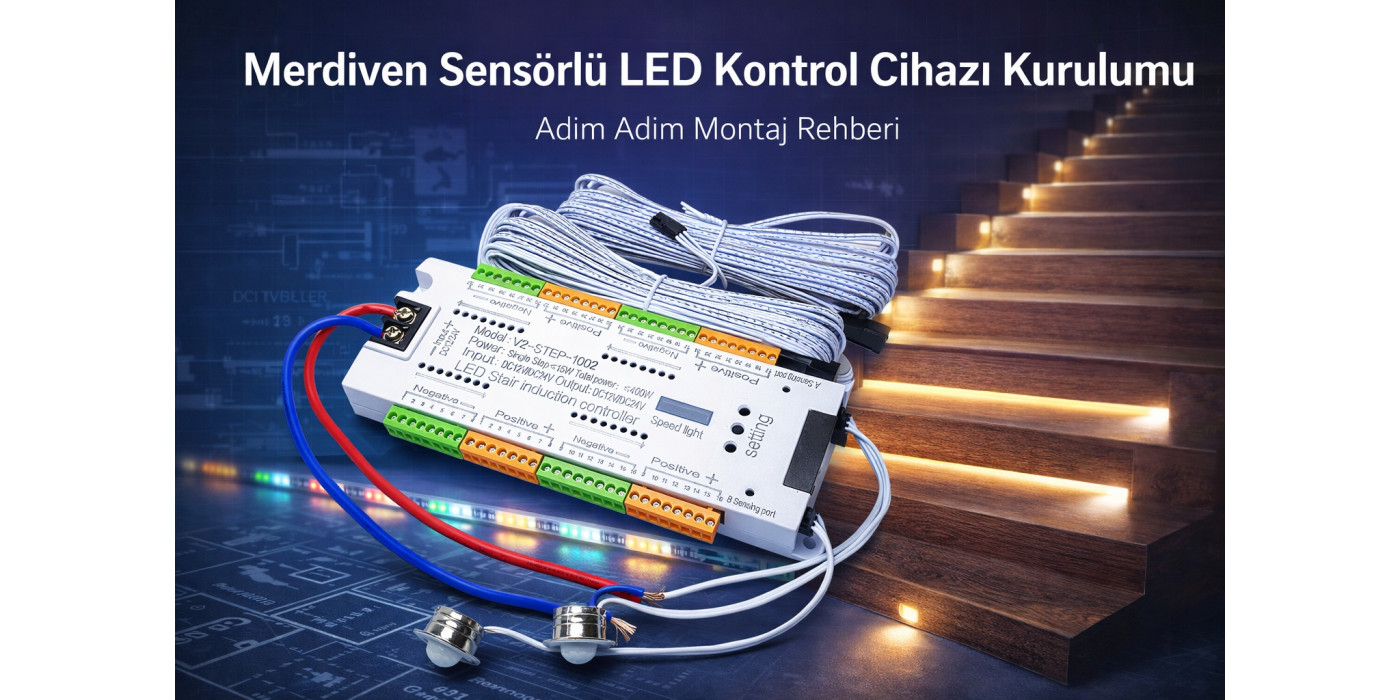

Merdiven Sensörlü LED Kontrol Cihazı Kurulumu Nasıl Yapılır?

Merdiven sensörlü LED kontrol cihazları, merdiven basamaklarına yerleştirilen LED ışıkları sıralı şekilde yakıp söndüren akıllı aydınlatma sistemleridir. Bu ürünler genellikle merdivenin alt ve üst kısmına yerleştirilen iki sensör sayesinde çalışır. Bir kişi merdivene yaklaştığında sistem hareketi algılar ve basamak ışıklarını sırayla devreye alır.

Bu yazıda, gönderdiğiniz kullanım kılavuzundaki bilgilere göre V2-STEP-1002 model merdiven LED kontrol cihazının bağlantı ve kurulum mantığını adım adım anlatıyoruz.

Ürün Nedir?

Kılavuza göre bu ürün, Stairs Light Controller with Sensors yani sensörlü merdiven ışık kontrol cihazıdır. Ürün modeli V2-STEP-1002 olarak belirtilmiştir. Sistem, merdiven basamaklarına bağlanan LED ışıkları kontrol eder ve iki ayrı sensör ile aşağıdan yukarıya veya yukarıdan aşağıya geçişleri algılar.

Teknik Özellikler

• Ürün Modeli: V2-STEP-1002
• Giriş / Çıkış Voltajı: DC 12V / 24V
• Toplam Çıkış Gücü: 500W altı
• Toplam Port Sayısı: 32
• Sensör Sayısı: 2 adet (A ve B)
• Ürün Ölçüsü: 185 x 78 x 25 mm

Kuruluma Başlamadan Önce Bilinmesi Gerekenler

Bu ürün düşük voltajlı bir kontrol cihazıdır ve yalnızca 12V veya 24V DC güç kaynağı ile çalışır. Kılavuzda açıkça belirtildiği gibi cihaz 110V / 220V şebeke elektriğine doğrudan bağlanmamalıdır. Şebeke elektriği önce uygun bir güç kaynağı ile 12V veya 24V DC çıkışa dönüştürülmeli, daha sonra kontrol cihazına verilmelidir.

Ayrıca bağlantılar mutlaka enerji kapalıyken yapılmalıdır. Kılavuza göre ışık ve kablo bağlantıları doğru kontrol edilmeden sisteme enerji verilmemelidir. Hatalı bağlantı veya kısa devre, kontrol cihazı portlarının zarar görmesine neden olabilir.

Bu Sistem Nasıl Çalışır?

Kılavuzdaki bağlantı şemasına göre sistemde iki sensör bulunur:

• Sensor A: Merdivenin alt kısmına yerleştirilir (Downstairs)
• Sensor B: Merdivenin üst kısmına yerleştirilir (Upstairs)

Kullanıcı alt sensöre yaklaştığında ışıklar aşağıdan yukarıya doğru sıralı yanar. Üst sensör tetiklendiğinde ise sistem yukarıdan aşağıya doğru çalışır. Böylece merdiven geçiş yönüne göre animasyonlu bir aydınlatma elde edilir.

1. Güç Kaynağını Hazırlayın

İlk olarak sistemin çalışacağı LED ürünlere uygun bir 12V veya 24V DC güç kaynağı seçilmelidir. Kılavuza göre cihazın giriş hattı DC12V / 24V ile beslenir. Güç kaynağının kapasitesi, bağlanacak toplam LED yüküne göre seçilmelidir.

2. Kontrol Cihazına Güç Girişini Bağlayın

Kılavuzdaki fiziksel çizimde sol tarafta Input Line bölümü gösterilmektedir. Burada artı ve eksi uçlar, güç kaynağından gelen DC 12V / 24V çıkışına bağlanır. Bağlantı sırasında polarite terslenmemelidir.

3. Basamak LED Hatlarını Sıralı Şekilde Bağlayın

Kılavuzda açıkça belirtildiği gibi, her basamağın LED hattı kontrol cihazındaki ilgili portlara sıra ile bağlanmalıdır. Bağlantı mantığı şu şekildedir:

• 1. basamağın pozitif ucu turuncu renkli 1 numaralı terminale
• 1. basamağın negatif ucu yeşil renkli 1 numaralı terminale
• 2. basamağın pozitif ucu turuncu 2 numaralı terminale
• 2. basamağın negatif ucu yeşil 2 numaralı terminale
• 3. basamak aynı şekilde 3 numaralı portlara
• Bu düzen gerçek basamak sayısı boyunca aynı şekilde devam eder

Yani her basamak için bir pozitif ve bir negatif çıkış çifti kullanılır. Kılavuza göre cihazda toplam 32 port bulunur. Kullanılmayan portlar boş bırakılabilir; daha sonra gerekirse ilave bağlantı yapılabilir.

4. Sensör A ve Sensör B’yi Doğru Noktalara Yerleştirin

Şemaya göre Sensör A merdivenin alt tarafına, Sensör B ise merdivenin üst tarafına yerleştirilmelidir. Sensörler, insanların yaklaşma yönünü görecek şekilde konumlandırılmalıdır.

Kılavuzdaki bilgilere göre sensörlerin:

• Algılama açısı: 120 derece
• Algılama mesafesi: 1 - 3 metre

Ayrıca sensör başlığının, kişiye doğru baktığında en hassas şekilde çalıştığı belirtilmiştir.

5. Sensörleri Kontrolcüye Bağlayın

Kılavuzda kontrol cihazı üzerinde A Sensing Port ve B Sensing Port alanları gösterilmektedir. Alt sensör A portuna, üst sensör ise B portuna bağlanmalıdır. Sensör kabloları karıştırılmadan, bağlantı uçları sağlam şekilde sıkılmalıdır.

6. Kabloları Gerçek Proje Düzenine Göre Planlayın

Kılavuzda, kabloların gerçek uygulama alanına göre düzenlenmesi gerektiği belirtilmektedir. Bu nedenle her basamak için çıkış sırası önceden planlanmalı, kablolar karışmayacak şekilde etiketlenmeli ve montaj düzenli yapılmalıdır.

7. İlk Testi Yapın

Tüm bağlantılar tamamlandıktan sonra sisteme enerji verilir ve önce alt sensör, sonra üst sensör test edilir. Basamakların sıralı şekilde yanıp yanmadığı, tüm merdiven hattının doğru çalıştığı ve sensörlerin iki yönde de düzgün algılama yaptığı kontrol edilmelidir.

Buton ile Hız Ayarı Nasıl Yapılır?

Kılavuza göre cihaz üzerindeki anahtara kısa süreli bir kez basıldığında ışık akış hızı değiştirilir. Toplam 4 hız seviyesi bulunur:

• %100
• %75
• %50
• %25

Kılavuzdaki açıklamaya göre yanan kırmızı gösterge ışığı sayısı azaldıkça hız artar, kırmızı ışık sayısı arttıkça hız yavaşlar.

Basamak Sayısı Cihaz Üzerinden Nasıl Ayarlanır?

Bu modelde gerçek basamak sayısı cihaz üzerinden manuel olarak tanımlanabilmektedir. Kılavuza göre işlem sırası şöyledir:

1. Anahtara 5 saniye basılı tutun ve basamak ayar moduna girin.
2. Bir kez kısa basın ve 1. basamağı tanımlayın.
3. İkinci kısa basışta 2. basamağı tanımlayın.
4. Üçüncü kısa basışta 3. basamağı tanımlayın.
5. Gerçek merdiven basamak sayısına ulaşana kadar aynı şekilde devam edin.
6. Her basamak kaydında karşılık gelen mavi gösterge ışığı yanar.
7. İşlem tamamlandıktan sonra tekrar 5 saniye basılı tutarak ayarı otomatik kaydedin.

Kurulumda Dikkat Edilmesi Gerekenler

• Ürün yalnızca kapalı ve kuru iç mekanlarda kullanılmalıdır.
• Güçlü rüzgar, aşırı sıcaklık ve yoğun sarsıntı sensör performansını olumsuz etkileyebilir.
• Ürün su geçirmez değildir; suya sokulmamalı ve ıslak alanda kullanılmamalıdır.
• AB sensör başlığı yüzeye vidalanarak sabitlenmelidir.
• Kılavuza göre bazı projelerde gömme sensör tipi için özel üretim yapılabilmektedir.

En Sık Yapılan Hatalar

• Cihazı doğrudan 220V şebekeye bağlamaya çalışmak
• Basamakları portlara sırasız bağlamak
• Sensör A ve B’yi ters yerleştirmek
• Yanlış voltajda güç kaynağı kullanmak
• Bağlantıları enerji açıkken yapmak
• Basamak sayısını cihaz üzerinde ayarlamadan sistemi kullanmak

Sonuç

V2-STEP-1002 merdiven sensörlü LED kontrol cihazı, doğru bağlandığında merdiven aydınlatmasında oldukça şık ve kullanışlı bir çözüm sunar. Kurulumun temel mantığı; uygun 12V / 24V DC güç kaynağı kullanmak, her basamağı ilgili çıkışa sırayla bağlamak, alt ve üst sensörleri doğru konuma yerleştirmek ve cihaz üzerinden gerçek basamak sayısını tanımlamaktır.

Kurulumdan sonra hız ayarı ve basamak ayarı doğru yapıldığında sistem çok daha düzenli ve sorunsuz çalışır.
