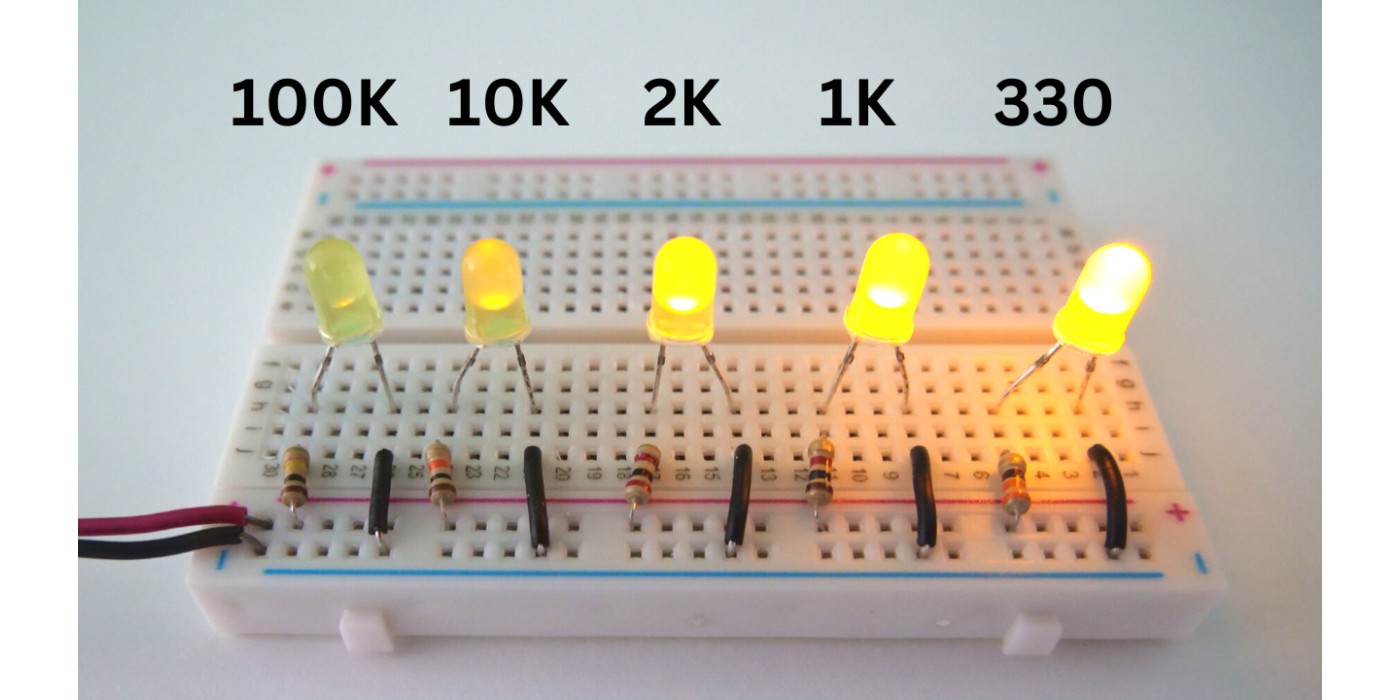

Led'ler ile birlikte Direnç Kullanımı

LED’lerin güvenli ve uzun ömürlü çalışabilmesi için doğru akım ve voltaj seviyelerinde çalıştırılması gerekir. Bu yüzden çoğu devrede LED’lerle birlikte direnç kullanılır. Dirençler, LED’den geçen akımı sınırlayarak aşırı akım nedeniyle LED’in zarar görmesini önler.

Neden Direnç Kullanılır?

1. Akımı Sınırlandırmak: LED’lerin çalışma akımı çok düşüktür (genellikle 10-20 mA). Aşırı akım, LED'in ısınmasına ve yanmasına yol açar. Direnç, LED'den geçen akımı sınırlayarak bu riski azaltır.
2. Gerilimi Düşürmek: LED'lerin belirli bir çalışma gerilimi (örneğin 2V veya 3.3V) vardır. Besleme voltajı (örneğin 5V veya 12V) LED’in ihtiyacından yüksekse direnç, fazla voltajı düşürür.
3. LED’in Ömrünü Uzatmak: Doğru akımda çalışan LED’ler daha uzun ömürlü olur. Direnç kullanımı, LED’in güvenli çalışma koşullarını sağlar.

Direnç Değeri Hesaplama

Direnç değeri (ohm cinsinden), Ohm Kanunu kullanılarak hesaplanabilir. LED ile güç kaynağı arasına bağlanacak direnç değeri, şu formülle bulunur:

$$R = \frac{{V_{kaynak} - V_{LED}}}{{I}}$$

• $R$: Direnç değeri (ohm)
• $V_{kaynak}$: Güç kaynağı voltajı (örneğin, 5V)
• $V_{LED}$: LED’in çalışma voltajı (örneğin, 2V)
• $I$: LED’in çalışma akımı (örneğin, 20 mA veya 0.02 A)

Örnek Hesaplama

Bir LED'in çalışma gerilimi 2V ve çalışma akımı 20 mA ise, 5V'luk bir güç kaynağına bağlamak için uygun direnç şöyle hesaplanır:

$$R = \frac{{5V - 2V}}{{0.02A}} = 150 \text{ ohm}$$

Bu durumda, 150 ohm değerinde bir direnç kullanmak LED’i güvenle çalıştırır.

Direnç Gücü Hesaplama

Dirençten geçen akıma göre direnç gücünü hesaplamak da önemlidir. Güç $P = V \times I$ formülüyle bulunur. Genelde 0.25W veya 0.5W gibi düşük güçlü dirençler yeterli olur, ancak yüksek akım devrelerinde direnç gücü iyi hesaplanmalıdır.

LED Devrelerinde Direnç Kullanımına İlişkin İpuçları

• Seri Bağlantıda Direnç: Her bir LED’in önüne ayrı bir direnç koymak yerine seri bağlantı ile tek bir direnç de kullanılabilir.
• Paralel Bağlantıda Direnç: Paralel devrelerde her LED için ayrı direnç koymak daha güvenlidir. LED’ler paralel bağlı olduğunda akımlar arasında dengesizlik olabilir, bu da bazı LED'lerin fazla akım çekmesine yol açar.

Direnç kullanımı, LED’lerin uzun ömürlü ve güvenli çalışması için kritik bir bileşendir.
