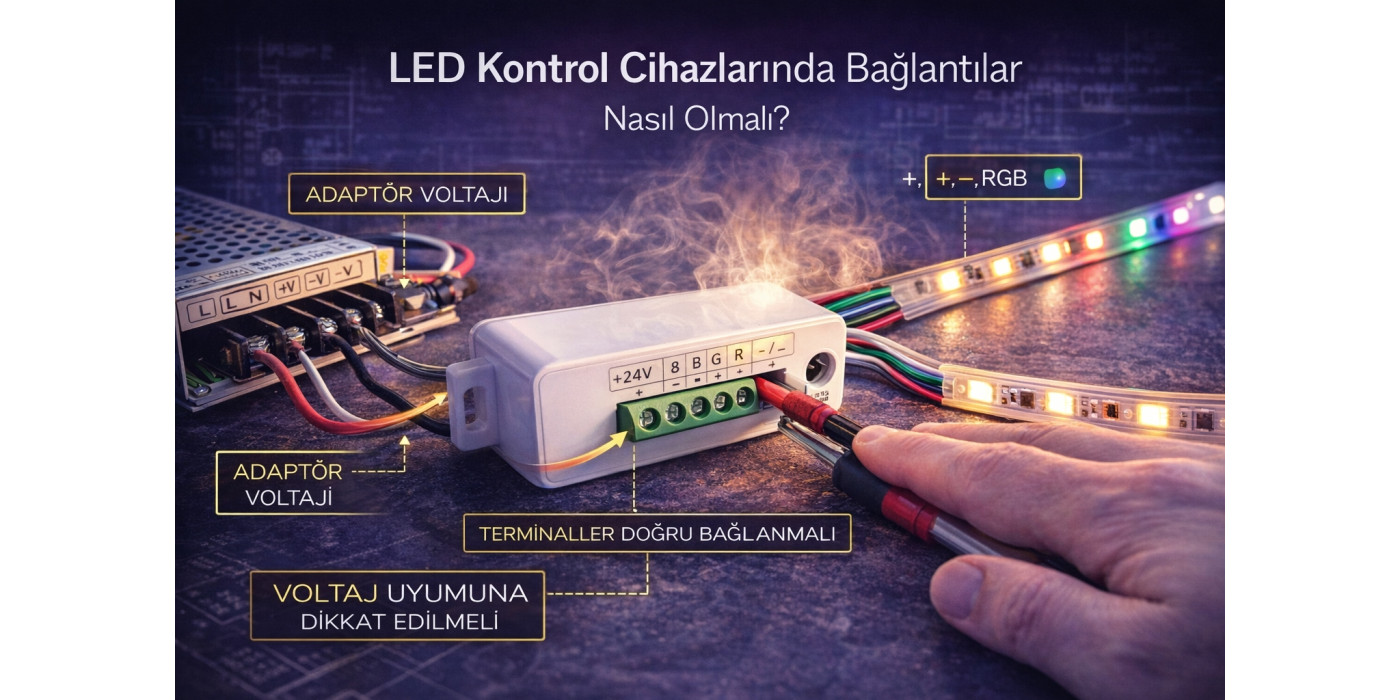

LED Kontrol Cihazlarında Bağlantılar Nasıl Olmalı?

LED aydınlatma sistemlerinde en önemli konulardan biri doğru bağlantı yapmaktır. Doğru ürün seçilmiş olsa bile, bağlantılar hatalı yapılırsa sistem beklenen şekilde çalışmayabilir. Renkler yanlış görünebilir, LED hiç yanmayabilir, bazı bölümler sönük kalabilir ya da kontrol cihazı zarar görebilir.

Özellikle tek renk, CCT, RGB, RGBW ve pixel LED sistemlerde bağlantı mantığı birbirinden farklı olabilir. Bu nedenle LED kontrol cihazı kullanırken yalnızca cihazın kendisine değil; adaptör, LED tipi, voltaj yapısı ve çıkış terminallerine de dikkat edilmelidir.

LED Kontrol Cihazı Nedir?

LED kontrol cihazı, LED ürünlerin açılıp kapanmasını, parlaklık ayarını, renk değişimini, efekt geçişlerini veya bazı sistemlerde animasyonları yönetmeye yarayan ara birimdir. Bu cihazlar sayesinde LED şeritler ve benzeri aydınlatma ürünleri daha kontrollü ve daha işlevsel şekilde kullanılabilir.

Bağlantı Yapmadan Önce İlk Olarak Neye Bakılmalı?

İlk olarak kullanılacak LED ürününün tipi doğru belirlenmelidir. Çünkü her LED kontrol cihazı her LED ürünüyle aynı bağlantı mantığında çalışmaz. Tek renk LED, CCT LED, RGB LED, RGBW LED ve pixel LED sistemlerde hem uç sayısı hem de kontrol yapısı değişebilir.

Voltaj Uyumu Neden Çok Önemlidir?

Bağlantı yapılmadan önce kontrol cihazı, LED ürün ve güç kaynağı arasında voltaj uyumu mutlaka kontrol edilmelidir. Örneğin 12V çalışan bir sistem ile 24V çalışan bir sistem aynı şekilde değerlendirilmemelidir. Yanlış voltaj ile bağlantı yapılması, sistemin çalışmamasına veya donanım zararına neden olabilir.

Genel Bağlantı Mantığı Nasıldır?

Çoğu LED kontrol sisteminde temel bağlantı sırası şu mantıkla ilerler:

• Güç kaynağı kontrol cihazına bağlanır
• Kontrol cihazının çıkışları LED ürüne bağlanır
• Gerekliyse kumanda, panel veya uygulama üzerinden eşleştirme yapılır

Yani güç kaynağı doğrudan yalnızca LED’e değil, çoğu zaman önce kontrol cihazına gelir. Kontrol cihazı da ilgili LED tipine göre çıkış verir.

Tek Renk LED Sistemlerde Bağlantı Nasıl Olur?

Tek renk LED sistemlerde bağlantı yapısı genellikle daha basittir. Çoğu zaman artı ve eksi hat üzerinden ilerlenir. Güç kaynağından gelen enerji kontrol cihazına bağlanır, ardından kontrol cihazı üzerinden LED’e çıkış verilir.

Bu tür sistemlerde en sık dikkat edilmesi gereken konu, artı ve eksi uçların karıştırılmamasıdır.

CCT LED Sistemlerde Bağlantı Nasıl Olur?

CCT sistemlerde genellikle sıcak beyaz ve soğuk beyaz kanallar birlikte çalışır. Bu nedenle bağlantı yapısında ortak hat ve kanal uçları önemlidir. Kontrol cihazının CCT uyumlu olması gerekir. Yanlış kanal bağlantısı yapıldığında ürün doğru renk sıcaklığı geçişi yapmayabilir.

RGB LED Sistemlerde Bağlantı Nasıl Olur?

RGB LED sistemlerde kırmızı, yeşil ve mavi olmak üzere üç renk kanalı bulunur. Bu nedenle bağlantı yapısında ortak uç ile birlikte R, G ve B çıkışlarının doğru eşleşmesi gerekir. Eğer bu bağlantılar karışırsa uygulamada veya kumandada verilen renk ile LED üzerinde görünen renk farklı olabilir.

RGBW LED Sistemlerde Bağlantı Nasıl Olur?

RGBW sistemlerde klasik RGB kanallarına ek olarak ayrı bir beyaz kanal bulunur. Bu nedenle bağlantı sayısı artar. Kontrol cihazının RGBW destekli olması gerekir. RGB cihazla RGBW ürün bağlanmaya çalışılırsa sistem tam verimli çalışmayabilir.

Pixel LED Sistemlerde Bağlantı Nasıl Olur?

Pixel LED sistemlerde bağlantı daha dikkatli yapılmalıdır. Çünkü bu ürünlerde yalnızca enerji hattı değil, veri hattı da önemlidir. Genellikle artı, eksi ve data bağlantısı bulunur. Bazı modellerde ek clock hattı da olabilir.

Pixel LED ürünlerde en önemli noktalardan biri veri yönüdür. Şerit veya modül üzerinde veri giriş ve çıkış yönünü gösteren oklar bulunabilir. Veri hattı yanlış taraftan bağlanırsa sistem çalışmayabilir.

Adaptör ile Kontrol Cihazı Arasındaki Bağlantı Nasıl Olmalı?

Güç kaynağından gelen artı ve eksi uçlar, kontrol cihazının giriş terminaline doğru polarite ile bağlanmalıdır. Bu aşamada gevşek bağlantı yapılmamalı, uçlar sağlam sabitlenmelidir. Adaptör kapasitesi de kullanılan LED yüküne uygun olmalıdır.

Kontrol Cihazı ile LED Arasındaki Bağlantıda Nelere Dikkat Edilmeli?

• LED tipi ile cihazın uyumlu olduğundan emin olunmalıdır.
• Kanal uçları doğru sırada bağlanmalıdır.
• Artı ve eksi uçlar karıştırılmamalıdır.
• Pixel LED sistemlerde veri yönü mutlaka kontrol edilmelidir.
• Bağlantı noktaları gevşek bırakılmamalıdır.

Ortak Artı ve Ortak Eksi Nedir?

Bazı LED sistemlerde ortak artı, bazı sistemlerde ortak eksi mantığı olabilir. Bu durum ürünün teknik yapısına göre değişir. Bu nedenle yalnızca kablo rengine bakarak işlem yapmak doğru değildir. Ürün üzerindeki terminal işaretleri ve teknik bilgiler mutlaka dikkate alınmalıdır.

Kablo Kalınlığı Önemli midir?

Evet, özellikle uzun metrajlı veya daha yüksek akım çeken sistemlerde kablo kalınlığı önemlidir. Yetersiz kablolama, voltaj düşümüne, ısınmaya veya performans kaybına neden olabilir. Bu nedenle özellikle güçlü sistemlerde sadece kontrol cihazı değil, bağlantı hattı da doğru planlanmalıdır.

Uzun Metrajlarda Bağlantı Nasıl Planlanmalı?

Uzun metrajlı LED uygulamalarında tek noktadan besleme her zaman yeterli olmayabilir. Bu durumda ek besleme, daha doğru kablo dağıtımı veya segment bazlı bağlantı gerekebilir. Özellikle RGB ve pixel LED sistemlerde bu konu daha önemlidir.

En Sık Yapılan Bağlantı Hataları Nelerdir?

• Yanlış voltaj ile bağlantı yapmak
• Artı ve eksi uçları ters bağlamak
• RGB kanallarını karıştırmak
• RGBW ürüne yanlış kontrol cihazı bağlamak
• Pixel LED’de veri yönünü ters bağlamak
• Yetersiz adaptör kullanmak
• Gevşek veya kalitesiz bağlantı yapmak

Bağlantı Yaparken Enerji Açık Olmalı mı?

Hayır. Bağlantı işlemleri mutlaka enerji kapalıyken yapılmalıdır. Enerji açıkken yapılan bağlantılar kısa devre riskini artırabilir ve hem LED’e hem kontrol cihazına zarar verebilir.

Bağlantı Sonrası Neler Kontrol Edilmeli?

• Tüm uçların doğru terminale bağlandığı kontrol edilmelidir.
• Renkler doğru çalışıyor mu bakılmalıdır.
• Pixel sistemlerde efekt akışı düzgün mü kontrol edilmelidir.
• Bağlantılarda gevşeklik veya temassızlık olmamalıdır.
• Uzun hatlarda parlaklık düşümü olup olmadığı gözlenmelidir.

Teknik Destek Ne Zaman Gerekir?

Eğer LED tipi net bilinmiyorsa, kontrol cihazı seçimi karışıksa, mevcut adaptörün uygun olup olmadığı belirsizse veya proje RGB, RGBW ya da pixel LED gibi daha teknik bir yapı içeriyorsa bağlantı öncesinde teknik değerlendirme yapılması faydalıdır.

Sonuç

LED kontrol cihazlarında doğru bağlantı yapmak, sistemin sağlıklı çalışması için en temel adımdır. Voltaj uyumu, LED tipi, kanal yapısı, veri yönü ve güç altyapısı doğru planlandığında hem daha verimli hem de daha güvenli bir kurulum elde edilir.

Kısacası bağlantı mantığı her üründe aynı değildir. Bu nedenle kontrol cihazı bağlanırken ürünün teknik yapısı dikkate alınmalı, bağlantılar dikkatli ve kontrollü şekilde yapılmalıdır.
