LED ile Adaptör Kurulumu Nasıl Yapılır? LED Adaptör Bağlantısı Nasıl Olmalı?

LED aydınlatma sistemlerinde en önemli konulardan biri doğru adaptör bağlantısıdır. Doğru ürün seçilmiş olsa bile, adaptör bağlantısı hatalı yapıldığında sistem beklenen şekilde çalışmayabilir. LED hiç yanmayabilir, sönük yanabilir, dengesiz çalışabilir veya yanlış bağlantı nedeniyle ürün zarar görebilir.

Özellikle şerit LED, modül LED, COB LED, RGB, RGBW ve bazı pixel LED sistemlerde adaptör seçimi ve bağlantı mantığı büyük önem taşır. Çünkü burada yalnızca elektriği vermek değil, ürüne uygun ve güvenli bir besleme sağlamak gerekir. Bu yazıda LED ile adaptör kurulumunun nasıl olması gerektiğini, bağlantıda nelere dikkat edilmesi gerektiğini ve en sık yapılan hataları sade bir dille anlatıyoruz.

LED ile Adaptör Bağlantısı Neden Önemlidir?

Adaptör, LED sistemin çalışması için gerekli olan uygun elektrik beslemesini sağlar. Eğer adaptör doğru seçilmezse veya doğru şekilde bağlanmazsa LED sistem sağlıklı çalışmaz. Voltaj uyumsuzluğu, yetersiz akım, ters kutup bağlantısı veya hatalı kurulum gibi problemler hem performans düşüşüne hem de ürün arızasına neden olabilir.

Bu yüzden LED kurulumunda adaptör yalnızca yardımcı bir parça değil, sistemin temel bileşenlerinden biridir.

LED ile Adaptör Kurulumunun Temel Mantığı Nedir?

En temel bağlantı mantığı şu şekildedir:

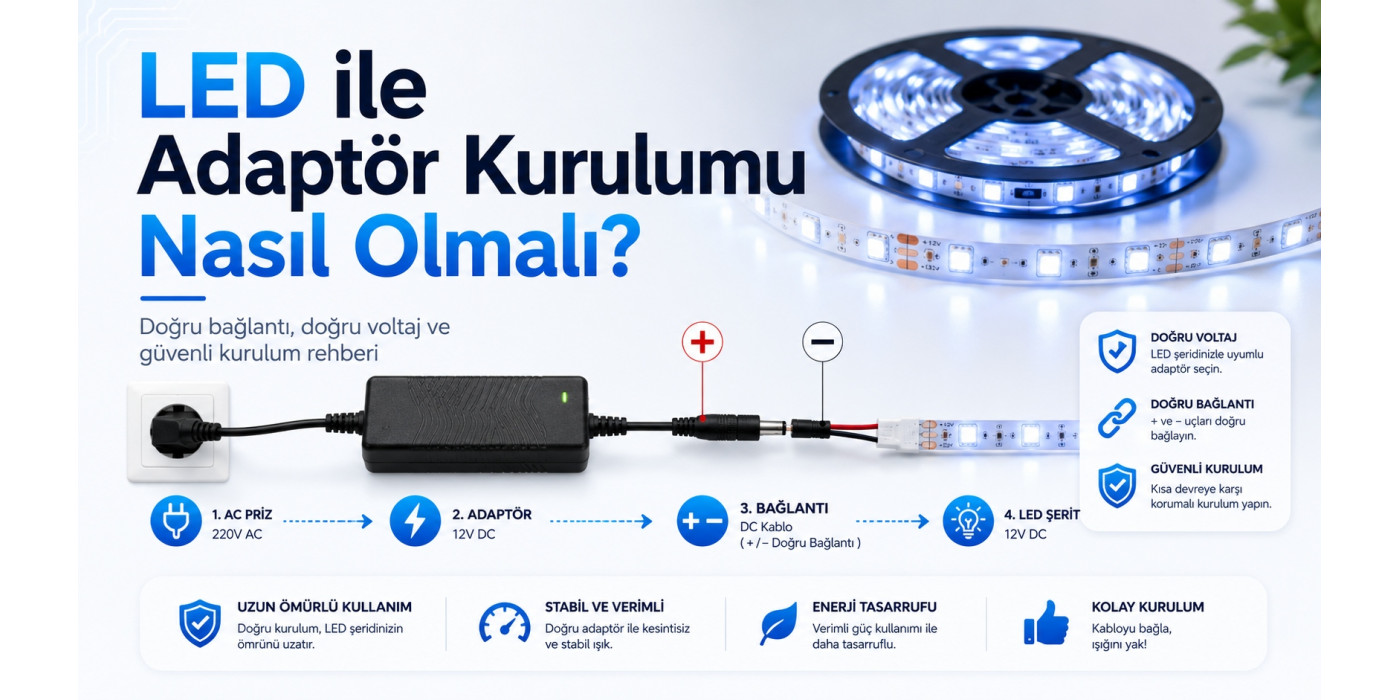

220V priz → adaptör → LED ürün

Eğer sistemde kontrol cihazı da varsa bağlantı sırası şu şekilde olur:

220V priz → adaptör → kontrol cihazı → LED ürün

Yani çoğu durumda adaptör doğrudan LED’i çalıştıran besleme kaynağıdır. Ancak RGB, RGBW, dimmerli veya pixel sistemlerde adaptör ile LED arasında ayrıca kontrol birimi de bulunabilir.

İlk Olarak Ne Kontrol Edilmelidir?

Kuruluma başlamadan önce ilk kontrol edilmesi gereken konu, LED ürünün kaç volt ile çalıştığıdır. Çünkü LED ürün ile adaptör voltajı birebir uyumlu olmalıdır.

Piyasada yaygın olarak şu voltaj yapıları görülür:

• 5V
• 12V
• 24V

Örneğin LED ürün 12V ile çalışıyorsa, kullanılacak adaptör de 12V DC çıkış vermelidir. Voltaj uyumu sağlanmadan yapılan bağlantılar ciddi sorun oluşturabilir.

Voltaj Uyumu Neden Bu Kadar Kritik?

Çünkü LED ürün hangi voltaj için üretildiyse o değere uygun çalışır. Daha düşük voltaj verilirse ürün tam performans göstermeyebilir. Daha yüksek voltaj verilirse ürün zarar görebilir.

Örneğin:

• 12V LED için 12V adaptör gerekir
• 24V LED için 24V adaptör gerekir
• 5V pixel LED için 5V uygun besleme gerekir

Bu nedenle adaptör seçiminde ilk kural, voltajın LED ile birebir aynı olmasıdır.

Amper ve Güç Seçimi Neden Önemlidir?

Adaptör seçiminde sadece voltaj yeterli değildir. Adaptörün akım kapasitesi yani amper değeri de LED’in ihtiyacını karşılamalıdır. Eğer adaptörün amper kapasitesi yetersizse LED sönük yanabilir, renkler bozulabilir veya sistem kararsız hale gelebilir.

Burada temel mantık şu şekildedir:

Watt = Volt × Amper

Yani sistemin toplam gücü, voltaj ile akımın çarpımıyla bulunur. Bu nedenle LED ürünün toplam güç ihtiyacı hesaplanmalı, ardından buna uygun adaptör seçilmelidir.

Örnek Hesaplama Nasıl Yapılır?

Diyelim ki bir LED sistem 12V ile çalışıyor ve toplam 60W güç tüketiyor. Bu durumda gereken akım yaklaşık şu şekilde hesaplanır:

60W ÷ 12V = 5A

Yani bu sistem için yaklaşık 12V 5A seviyesinde bir adaptör gerekir. Uygulamada genellikle biraz güvenlik payı bırakmak daha sağlıklı olur.

Artı ve Eksi Uçlar Nasıl Bağlanmalıdır?

LED ile adaptör bağlantısında en kritik konulardan biri de kutup yönüdür. Adaptör çıkışındaki artı (+) ve eksi (-) uçlar, LED ürün üzerindeki ilgili girişlere doğru şekilde bağlanmalıdır.

Genelde bağlantı işaretleri şu şekilde olabilir:

• V+ / + / 12V / 24V
• V- / - / GND

Adaptörün artı çıkışı LED’in artı girişine, adaptörün eksi çıkışı ise LED’in eksi girişine bağlanmalıdır. Ters bağlantı yapılırsa ürün çalışmayabilir ve bazı durumlarda hasar da oluşabilir.

Şerit LED ile Adaptör Bağlantısı Nasıl Yapılır?

Şerit LED sistemlerde bağlantı genellikle oldukça basittir. Eğer ürün tek renk ise temel bağlantı mantığı şöyledir:

• Adaptör artı ucu → şerit LED artı girişine
• Adaptör eksi ucu → şerit LED eksi girişine

Ancak metraj uzadıkça yalnızca bu basit bağlantı yeterli olmayabilir. Uzun şerit LED hatlarında voltaj düşümü oluşabilir ve son bölümler daha sönük yanabilir. Bu nedenle uzun uygulamalarda ek besleme planlamak gerekebilir.

RGB ve RGBW LED Ürünlerde Adaptör Bağlantısı Nasıl Olur?

RGB ve RGBW sistemlerde adaptör çoğu zaman doğrudan LED’e bağlanmaz. Bu tür ürünlerde genellikle bir kontrol cihazı bulunur. Bu durumda bağlantı şu şekilde olur:

Priz → adaptör → RGB / RGBW kontrol cihazı → LED ürün

Yani adaptör önce kontrol cihazını besler. Kontrol cihazı da LED’in renk kanallarını yönetir. Bu tür sistemlerde yalnızca artı ve eksi değil; R, G, B ve gerekiyorsa W kanalları da doğru sırayla bağlanmalıdır.

Pixel LED Ürünlerde Adaptör Bağlantısı Neden Farklıdır?

Pixel LED sistemlerde yalnızca güç değil, veri hattı da vardır. Bu nedenle bağlantı yapısı daha dikkatli planlanmalıdır. Genellikle şu uçlarla karşılaşılır:

• VCC / +
• GND / -
• DATA

Bazı ürünlerde ek olarak clock hattı da bulunabilir. Pixel LED sistemlerde adaptör LED hattını beslerken, kontrol cihazı veya mikrodenetleyici de veri gönderir. Bu yüzden bağlantı yalnızca adaptör-LED mantığında değil, sistem bütününde düşünülmelidir.

Kontrol Cihazı Varsa Doğrudan LED’e Bağlantı Yapılır mı?

Çoğu durumda hayır. Eğer sistem kontrolcü ile çalışıyorsa, adaptör doğrudan LED’e değil önce kontrol cihazına bağlanmalıdır. Aksi halde LED beklenen şekilde çalışmayabilir.

Özellikle şu ürünlerde bu konu önemlidir:

• RGB kontrolcüler
• RGBW kontrolcüler
• CCT kontrol sistemleri
• Dimmer sistemleri
• Pixel LED kontrolcüleri

Lehim mi, Konnektör mü Daha İyi?

Bu, kullanım şekline göre değişebilir. Hazır konnektörler hızlı kurulum sağlar ve küçük uygulamalarda pratik olabilir. Ancak daha sağlam ve uzun ömürlü bağlantı gereken projelerde düzgün yapılmış lehim çoğu zaman daha güvenilir sonuç verir.

Özellikle titreşim, uzun kullanım veya daha profesyonel montaj gereken alanlarda bağlantının sağlam olması çok önemlidir.

Adaptör Nereye Yerleştirilmelidir?

Adaptör yalnızca bağlanacak bir parça değil, aynı zamanda güvenli şekilde konumlandırılması gereken bir ekipmandır. Bu nedenle:

• Havasız ve çok dar alana sıkıştırılmamalıdır
• Aşırı ısınan ortama konmamalıdır
• Su ve neme maruz bırakılmamalıdır
• Kabloların gevşek kalmayacağı şekilde yerleştirilmelidir
• Güvenli elektrik bağlantısı sağlanmalıdır

Uzun Metrajlı LED Sistemlerde Nelere Dikkat Edilmelidir?

Uzun LED sistemlerde yalnızca adaptör bağlamak yeterli olmayabilir. Güç hattı uzadıkça voltaj düşümü oluşabilir. Bu durumda LED’in ilk kısmı daha parlak, son kısmı daha zayıf görünebilir.

Bu nedenle uzun uygulamalarda:

• Doğru adaptör kapasitesi seçilmeli
• Gerekirse ek besleme yapılmalı
• Kablo yapısı doğru planlanmalı
• Bağlantı noktaları sağlam olmalı

En Sık Yapılan Hatalar Nelerdir?

• Yanlış voltajlı adaptör kullanmak
• Yetersiz amperli adaptör seçmek
• Artı ve eksi uçları ters bağlamak
• Kontrol cihazı olan ürünü direkt LED’e bağlamak
• Uzun metrajlarda ek beslemeyi düşünmemek
• Pixel LED’de veri yönünü dikkate almamak
• Adaptörü uygunsuz ve havasız alana koymak

Kurulumda Güvenlik Neden Önemlidir?

LED sistemler düşük voltajlı olabilir; ancak yine de kurulum sırasında dikkatli olunmalıdır. Özellikle adaptörün priz bağlantısı, kablo izolasyonu, bağlantı noktalarının sağlamlığı ve ortam uygunluğu önemlidir.

Elektrik altyapısı hakkında yeterli bilgi yoksa kurulumun uzman desteğiyle yapılması daha güvenli olur.

Sonuç

LED ile adaptör kurulumu doğru yapıldığında sistem güvenli ve verimli şekilde çalışır. Bunun için temel olarak üç konu mutlaka doğru olmalıdır: voltaj uyumu, yeterli güç seçimi ve doğru bağlantı yönü.

Tek renk LED, şerit LED, RGB, RGBW veya pixel LED fark etmeksizin adaptör bağlantısı yapılırken sistemin yapısı doğru analiz edilmelidir. Kısacası adaptör yalnızca enerji veren bir parça değil, LED sistemin sağlıklı çalışmasını sağlayan temel bileşenlerden biridir.
