LED Bağlantısında Temel Unsurlar

LED bağlantıları, devrede kullanılacak LED'lerin doğru şekilde bağlanması için belirli yöntemleri içerir. LED'ler, doğru akım (DC) ile çalışır ve kutuplara dikkat edilmesi gerekir. İşte LED bağlantılarında dikkat edilmesi gereken temel unsurlar ve bağlantı türleri:

1. LED Bağlantısında Temel Unsurlar

• Anot ve Katot:
  • Anot: LED'in uzun bacağı (pozitif kutup).
  • Katot: LED'in kısa bacağı (negatif kutup).
• Direnç Kullanımı: LED'lerin korunması için uygun değerde bir direnç bağlanmalıdır. Bu, LED'e aşırı akım gitmesini önler.

2. LED Bağlantı Türleri

a. Seri Bağlantı

• Özellikler:
  • LED'ler ardışık olarak bağlanır (birinin katodu, diğerinin anoduna).
  • Akım sabit kalır, voltaj LED'ler arasında bölünür.
• Avantajları:
  • Daha az kablo kullanılır.
  • Tüm LED'ler aynı akımı çeker.
• Dezavantajları:
  • LED'lerden biri arızalanırsa devre kesilir.
• Kullanım Alanı: Düşük voltajda çalışan LED'ler için uygun.

Devre Şeması:

+V -----|>|-----|>|-----|>|----- R ---- GND

b. Paralel Bağlantı

• Özellikler:
  • Tüm LED'lerin anodları pozitif, katotları negatif bir noktaya bağlanır.
  • Voltaj sabit kalır, akım LED'ler arasında bölünür.
• Avantajları:
  • LED'lerden biri arızalansa bile diğerleri çalışmaya devam eder.
• Dezavantajları:
  • Daha fazla akım çeker.
  • Her LED için ayrı bir direnç gerekebilir.
• Kullanım Alanı: Çok sayıda LED'in çalıştığı sistemler.

Devre Şeması:

+V ---- R ---|>|---+
            R ---|>|---+
            R ---|>|---+
                  GND

c. Karma Bağlantı (Seri-Paralel)

• Özellikler:
  • Seri ve paralel bağlantı kombinasyonudur.
  • Voltaj ve akım dengelenerek LED'ler daha verimli çalışır.
• Avantajları:
  • Büyük LED matrislerinde kullanışlıdır.
• Kullanım Alanı: LED ekranlar, ışık panelleri.

3. LED Bağlantısında Dikkat Edilecek Hususlar

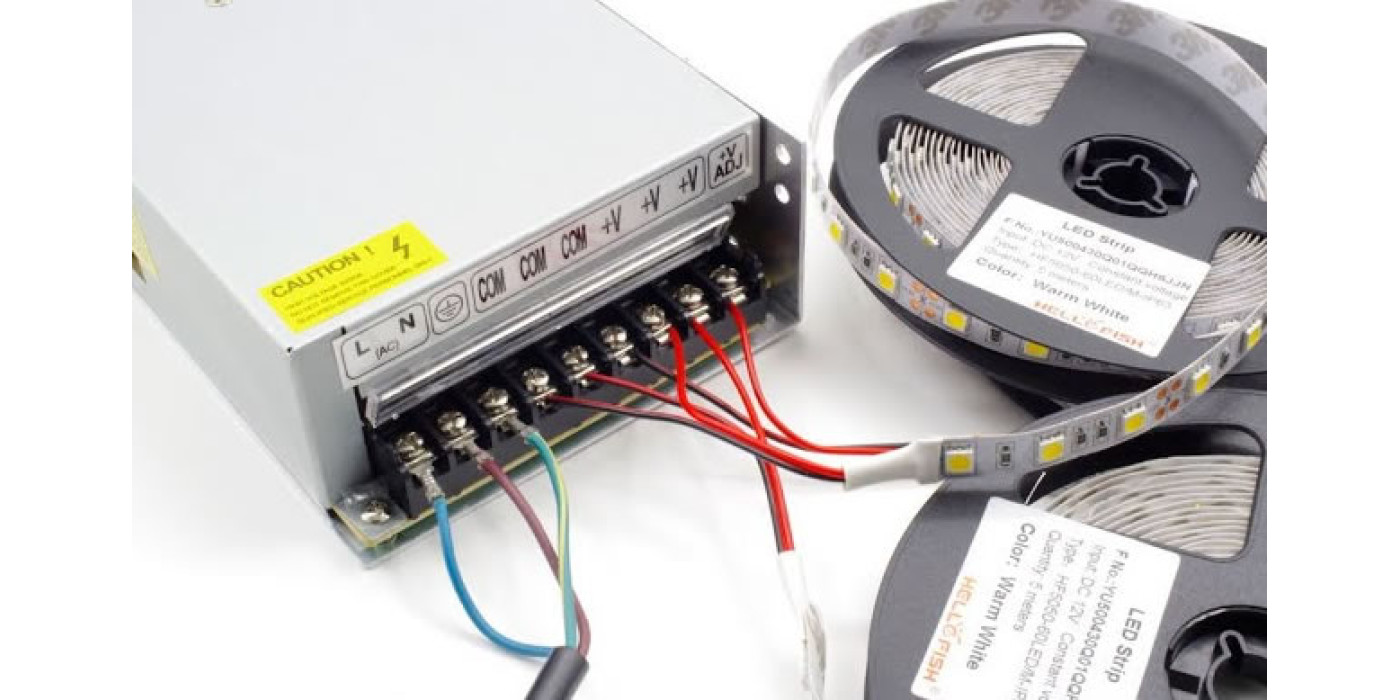

1. Uygun Güç Kaynağı Seçimi: LED'lerin toplam voltaj ve akım gereksinimlerine uygun güç kaynağı kullanılmalıdır.
2. Direnç Hesaplama:
   • Formül: R = (Vkaynak - Vled) / Iled
   • R: Direnç (ohm), Vkaynak: Güç kaynağı voltajı, Vled: LED voltajı, Iled: LED akımı.
3. Kutup Doğrulama: LED'ler doğru polarite ile bağlanmalıdır; ters bağlanırsa çalışmaz ve zarar görebilir.
4. Soğutma Gereksinimi: Yüksek güçlü LED'lerde soğutucu kullanılması gerekebilir.
5. PWM Kullanımı: LED parlaklığını kontrol etmek için Pulse Width Modulation (PWM) kullanılabilir.

LED bağlantıları, doğru tasarlandığında hem güvenli hem de enerji verimli bir sistem sağlar.

Güvenli bir bağlantı için Her zaman bir mühendis / tekniker 'den destek almanızı önermekteyiz.
