DMX-512 Kod Çözücü (Decoder) Nedir?

DMX-512 kod çözücü, sahne aydınlatması, mimari aydınlatma ve tiyatro sistemlerinde yaygın olarak kullanılan DMX-512 sinyallerini çözen bir cihazdır. Bu cihaz, dijital DMX sinyalini LED lambalar, motorlar veya diğer kontrol cihazları için kullanılabilir analog ya da PWM (Pulse Width Modulation) sinyallerine dönüştürür.

DMX-512 Nedir?

• DMX-512 (Digital Multiplex), öncelikle aydınlatma ve efekt sistemlerini kontrol etmek için kullanılan bir iletişim protokolüdür.
• Seri veri iletimini kullanarak bir "evren" (universe) başına 512 kanala kadar kontrol sağlar.
• Her kanal 0-255 aralığında bir değer taşır (8 bit çözünürlük). Bu değer genellikle aydınlatma şiddeti, renk veya cihaz parametrelerini ifade eder.

DMX-512 Kod Çözücünün Görevleri

1. Sinyal Dönüşümü: DMX-512 sinyallerini PWM sinyalleri veya analog çıkışlara dönüştürür.

2. Cihaz Kontrolü:

   • LED sürücüleri,
   • RGB aydınlatmalar,
   • Röleler,
   • Motorlar gibi cihazları kontrol etmek için kullanılır.

3. Adresleme: DMX kod çözücü, hangi DMX kanallarını dinleyeceğini belirlemek için DMX adresleme sistemi kullanır. Her cihaza bir başlangıç adresi atanır.

DMX-512 Kullanım Alanları

• Sahne aydınlatma sistemleri
• Mimari LED aydınlatmalar
• Etkinlik ışıklandırmaları
• Dekoratif ışık sistemleri
• Motor kontrolü veya efekt cihazları

DMX-512 Çalışma Prensibi

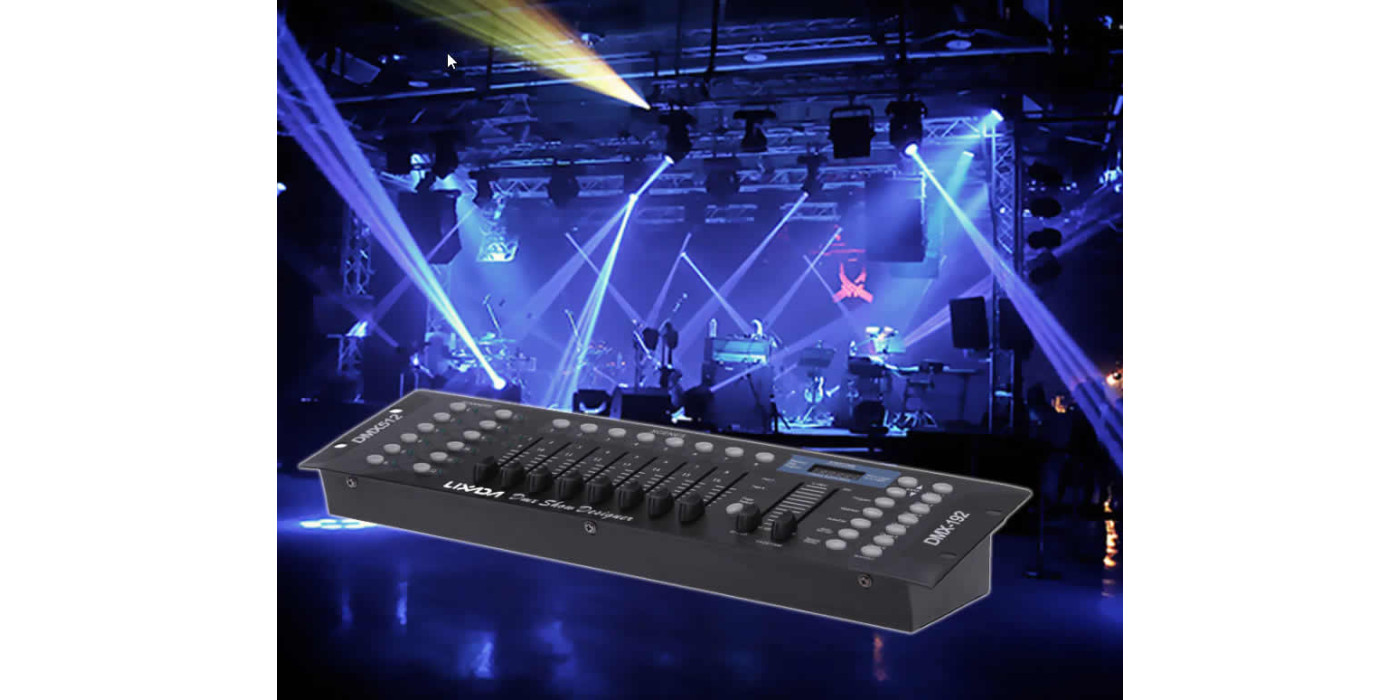

1. DMX Sinyal Girişi: Bir DMX-512 kontrol ünitesinden gelen dijital sinyal, DMX kod çözücüye aktarılır.
2. Sinyal İşleme: Kod çözücü, DMX kanallarındaki veriyi çözer ve hangi cihazın hangi değeri alacağını belirler.
3. Çıkış Kontrolü: PWM çıkışları veya analog voltajlar cihazlara (LED, motor, vb.) gönderilerek çalışmaları sağlanır.

DMX-512 Özellikler

• DMX Kanalları: Genellikle 3, 4, 6, 12, 24 kanallı modeller mevcuttur.
• Çıkış Tipi: PWM veya analog sinyal.
• Gerilim Seviyesi: 12V, 24V veya daha yüksek seviyelerde çalışabilir.
• DMX Adresleme: Manuel olarak DIP anahtarlar veya dijital ekran üzerinden yapılır.

Örnek Kullanım:

• DMX-512 kontrolcüsü kırmızı, yeşil ve mavi renk kanallarını kontrol eder.
• DMX kod çözücü, bu sinyalleri PWM çıkışlarına dönüştürerek LED şeritlerin renk yoğunluğunu ayarlar.

Bu sayede DMX sistemi üzerinden aydınlatmanın renkleri ve efektleri kolaylıkla kontrol edilebilir.
