Şerit LED Nasıl Bağlanır? Adım Adım Rehber

Şerit LED'ler (LED şeritleri), esnek yapıları ve kolay montaj özellikleri sayesinde dekoratif aydınlatmalardan projelere kadar geniş bir kullanım alanına sahiptir. Bu rehberde, genel olarak şerit LED'lerin nasıl bağlanacağını adım adım açıklayacağım. İhtiyacınıza göre bazı adımlar değişiklik gösterebilir, ancak temel süreç genellikle aynıdır.

Gerekli Malzemeler

1. LED Şerit: Kullanacağınız LED şerit tipi (adreslenebilir veya adreslenemez, RGB veya tek renkli vb.)
2. Güç Kaynağı: LED şeridin gereksinimlerine uygun voltaj ve akım sağlayabilen bir adaptör.
3. Bağlantı Kabloları: LED şeritini güç kaynağına ve kontrol cihazına bağlamak için uygun kablolar.
4. Kontrol Cihazı: (Opsiyonel) Arduino, Raspberry Pi veya uzaktan kumandalı kontrol ünitesi.
5. Dirençler ve Transistörler: (Adreslenebilir LED'ler için) Veri sinyalini düzgün iletmek için gerekebilir.
6. Lehimleme Ekipmanları: Bağlantıları sağlamlaştırmak için lehim teli ve lehimleme demiri.
7. Yapıştırıcı veya Montaj Malzemeleri: LED şeridi sabitlemek için.
8. Konnektörler: Kolay bağlantı sağlamak için (isteğe bağlı).

Adım 1: LED Şerit Tipini Belirleyin

Öncelikle, kullanacağınız LED şeridin türünü belirleyin:

• Adreslenebilir LED Şeritler (Örneğin: WS2812B, APA102): Her bir LED'in bağımsız olarak kontrol edilebildiği şeritlerdir. Renk ve parlaklık ayarları yapılabilir.
• Adreslenemez LED Şeritler: Tüm LED'ler aynı anda yanar ve kontrol edilemez. Genellikle tek renkli veya RGB (tüm LED'ler aynı renkte yanar) şeritlerdir.

Adım 2: Güç Kaynağını Seçin ve Hazırlayın

LED şeridinize uygun bir güç kaynağı seçmek önemlidir. Genellikle LED şeritleri 12V veya 5V DC kullanır.

1. Güç Gereksinimini Hesaplayın:
   • LED şeridin uzunluğunu ve her bir LED'in tükettiği akımı kontrol edin.
   • Örneğin, 60 LED/m olan ve her LED'in 0.06A tükettiği bir şerit için 5 metre şerit toplamda 60 LED/m × 5 m = 300 LED, 300 × 0.06A = 18A gerektirir.
2. Uygun Güç Kaynağını Seçin:
   • Güç kaynağının voltajı LED şeridin gereksinimine uygun olmalı (5V veya 12V).
   • Akım kapasitesi, hesapladığınız ihtiyacın üzerinde olmalı (örneğin, 20A).

Adım 3: LED Şeridi Kesmeye Hazır Hale Getirin

LED şeritlerini ihtiyacınıza göre kesmeniz gerekebilir. Kesme noktalarını belirlemek önemlidir.

1. Kesme Noktalarını Belirleyin:
   • LED şeritlerinde genellikle belirli aralıklarla kesme noktaları bulunur (genellikle LED'lerin arasındaki belirgin çizgiler).
2. LED Şeridi Kesin:
   • Makas veya kesici aletle, belirlenen kesme noktalarından kesin.

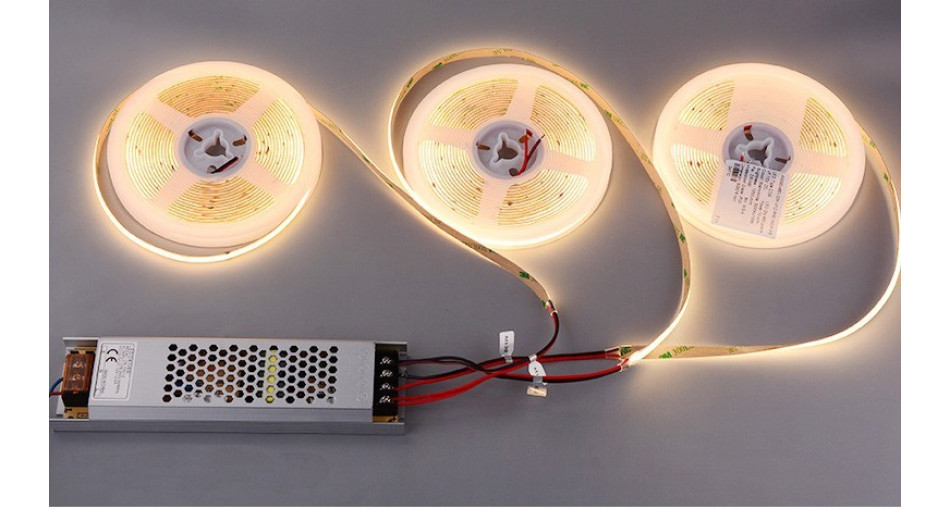

Adım 4: Bağlantıları Yapın

Adreslenemez LED Şeritler İçin:

1. Pozitif ve Negatif Bağlantıları Yapın:
   • LED şeridin + (pozitif) ucunu güç kaynağının pozitif çıkışına ve – (negatif) ucunu güç kaynağının negatif çıkışına bağlayın.
2. Lehimleme veya Konnektör Kullanımı:
   • Bağlantıları sağlamlaştırmak için lehimleyebilir veya uygun konnektörler kullanabilirsiniz.
3. Güç Kaynağını Bağlayın:
   • Güç kaynağını prize takın ve LED şeridin düzgün çalıştığını kontrol edin.

Adreslenebilir LED Şeritler İçin:

1. Veri Bağlantısını Yapın:
   • Adreslenebilir LED'ler için, veri sinyalini kontrol cihazına bağlamanız gerekir.
   • Data In (DI) ucunu, kontrol cihazının veri çıkışına bağlayın. Gerekirse, veri hattına 300-500 Ohm direnç ekleyin.
2. Güç ve Toprak Bağlantıları:
   • LED şeridin + ve – uçlarını güç kaynağına bağlayın.
   • Toprak (GND) bağlantısının hem LED şeride hem de kontrol cihazına ortak olduğundan emin olun.
3. Güç Beslemesini Dağıtın:
   • Uzun şeritlerde voltaj düşümünü önlemek için şeridin farklı noktalarına ek güç kabloları ekleyebilirsiniz.
4. Kontrol Cihazını Bağlayın:
   • Arduino veya Raspberry Pi gibi mikrodenetleyiciyi uygun şekilde bağlayın.
   • Yazılım yükleyerek LED'lerin kontrolünü sağlayın.

Adım 5: Test Edin

Bağlantıları tamamladıktan sonra sistemi test etmek önemlidir.

1. Güç Kaynağını Açın:
   • Güç kaynağını prize takın ve açın.
2. LED'lerin Yanıp Yanmadığını Kontrol Edin:
   • Adreslenemez şeritlerde tüm LED'lerin yanması gerekir.
   • Adreslenebilir şeritlerde kontrol cihazınız üzerinden farklı renk ve efektlerin çalışıp çalışmadığını test edin.
3. Hataları Kontrol Edin:
   • LED'ler yanmıyorsa bağlantıları tekrar gözden geçirin.
   • Kısa devre olup olmadığını kontrol edin.

Adım 6: Montaj ve Sabitleme

LED şeridi kullanacağınız alana monte edin.

1. Yapıştırıcı Kullanımı:
   • LED şeritlerinin arkasındaki yapışkanlı yüzeyi kullanarak istediğiniz yüzeye yapıştırın.
2. Koruma ve İzolasyon:
   • Dış mekan kullanıyorsanız, LED şeridi koruyucu kaplamalar veya su geçirmez malzemelerle kaplayın.
3. Kabloları Düzenleyin:
   • Kabloların düzgün ve güvenli bir şekilde yerleştirildiğinden emin olun.

Ek İpuçları

• Isınma Yönetimi: Uzun süreli kullanımda LED şeritleri ısınabilir. İyi bir ısı dağılımı için alüminyum profil veya soğutucu kullanabilirsiniz.
• Voltaj Düşüşünü Önleyin: Uzun LED şeritlerinde voltaj düşümünü önlemek için güç kaynağını şeridin her iki ucuna da bağlayabilirsiniz.
• Güvenlik: Elektrik bağlantıları yaparken mutlaka gücü kapalı tutun. Kısa devre riskine karşı dikkatli olun.
• Yazılım ve Kontrol: Adreslenebilir LED'ler kullanıyorsanız, kontrol cihazınız için uygun kütüphaneleri ve kodları kullanarak LED'leri programlayabilirsiniz (örneğin, Arduino için FastLED veya NeoPixel kütüphaneleri).

Sonuç

LED şeritlerini doğru şekilde bağlamak, uzun ömürlü ve etkili aydınlatma çözümleri elde etmenizi sağlar. Adım adım bu rehberi takip ederek, projelerinize veya dekorasyonunuza uygun LED şeritlerini başarıyla kurabilirsiniz. Herhangi bir adımda takılırsanız, üretici talimatlarını veya çevrimiçi kaynakları gözden geçirmeyi unutmayın.

Başarılar dileriz!
