LED Sinyal Yükseltici (RGB/RGBW Amplifier) Nedir, Ne İşe Yarar?

LED sinyal yükseltici (RGB/RGBW amplifier, repeater) kontrol cihazından gelen PWM sinyalini yeniden üretip güçlendirerek daha uzun metrajlarda veya daha yüksek akımlarda şerit LEDleri sorunsuz çalıştırmanızı sağlar. Voltajı yükseltmez; yalnızca sinyali yeniler ve akım yükünü ek bir LED adaptörüne dağıtır.

Hangi Durumlarda Sinyal Güçlendirici Kullanılır?

RGB/RGBW şerit LED metrajı kontrol cihazının akım sınırını aştığında,
Uzun hatlarda parlaklık ve renk tutarlılığını korumak gerektiğinde,
Birden fazla bölgeyi tek kontrol cihazı ile senkron çalıştırırken ek güç gereksinimi olduğunda.

Önemli: Sinyal yükseltici voltaj düşümünü tek başına çözmez. Her güçlendirme noktasında, aynı voltajda (12V veya 24V) ayrı bir güç kaynağı ile besleme yapılmalıdır.

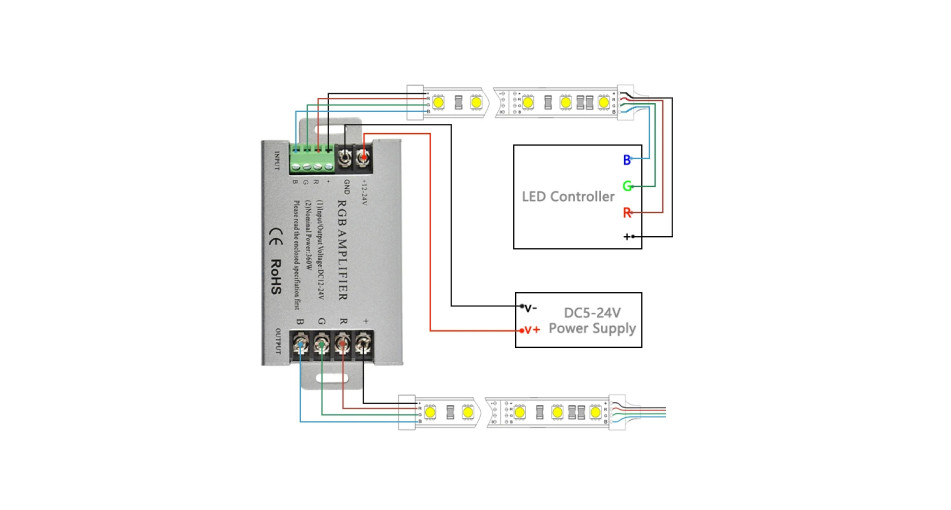

Bağlantı Mantığı (RGB/RGBW Analog Şeritler)

Kontrol cihazından çıkan V+ ve R/G/B/W hatlarını ilk şeride bağlayın.
İlk şeridin çıkışından (veya kontrol cihazının sinyal çıkışından) aynı hatları sinyal yükselticinin girişine bağlayın (IN).
Sinyal yükselticinin giriş ve çıkış GND hatlarını ortak toprak olacak şekilde bağlayın.
Sinyal yükselticinin V+ terminalini, kapasitesi yeterli adaptöre bağlayın.
Amplifier çıkışından (OUT) sonraki şerit LED grubuna kısa ve kalın kablo ile çıkış verin.

Adreslenebilir (Pixel) LED’lerde Durum

WS2811/WS2812B, SK6812 gibi adreslenebilir LED’ler için “PWM amplifier” değil, data repeater/level shifter kullanılır. Bu ürün, tek hatlı DATA sinyalini güçlendirir. (Ürün sayfanızda “Pixel LED data repeater” şeklinde belirtin.)

Gereken Gücü Nasıl Hesaplarsınız?

Basit yöntem: Toplam Akım (A) = (W/m × metre) ÷ Voltaj. Örneğin 12V – 14,4 W/m RGB bir şerit için 10 m: 14,4 × 10 ÷ 12 ≈ 12 A. Bu durumda en az 12A sağlayabilen adaptör ve uygun akım kapasiteli bir RGB sinyal güçlendirici seçilmelidir.

Seçim Rehberi (Örnek Kapasiteler)

Model / Kanal	Maks. Akım	Toplam Güç (12V)	Kullanım
RGB 3×4A amplifier	3×4A (toplam 12A)	≈ 144 W	Kısa–orta metraj RGB şeritler
RGB 3×8A amplifier	3×8A (toplam 24A)	≈ 288 W	Uzun metraj, yüksek parlaklık
RGBW 4×5A amplifier	4×5A (toplam 20A)	≈ 240 W	RGB + beyaz ayrı kanal

Avantajlar

Daha uzun metrajda renk ve parlaklık tutarlılığı,
Kontrol cihazını koruyan yük dağıtımı,
Modüler kurulum: ihtiyaç olan noktaya repeater ekleme,
12V ve 24V sistemlerle uyumluluk (ürün modeline göre).

Kurulumda Sık Yapılan Hatalar

Ortak GND yapılmaması (kontrolcü–amplifier–şerit arasında toprak ortak olmalı),
Yetersiz kesitte kablo kullanımı,
Amplifier beslemesinin yanlış voltaj ile yapılması (12V/24V uyumuna dikkat),
Adreslenebilir LED’lerde PWM amplifier yerine data repeater kullanmamak.

İlgili Ürün ve Kategoriler

LED Adaptörleri · LED Kontrol Cihazları · RGB Şerit LED

SSS – LED Sinyal Yükseltici

LED sinyal yükseltici voltajı artırır mı?

Hayır. Voltajı artırmaz; PWM sinyalini yeniler ve akım yükünü ayrı adaptöre dağıtır.

Kaç metrede amplifier gerekir?

Şerit LED’in W/m değerine ve kontrol cihazının akım kapasitesine bağlıdır. Toplam akımı hesaplayın; sınırı aşıyorsa amplifier ekleyin.

RGBW sistemlerde fark var mı?

Evet, RGBW’de 4 kanal kullanılır. Seçeceğiniz amplifier’ın kanal sayısı ve akımı uygun olmalıdır (ör. 4×5A).

Adreslenebilir LED’ler için hangi ürün gerekir?

WS2811/WS2812B gibi sistemlerde data sinyali güçlendirici (data repeater/level shifter) kullanılır.

Bu makaledeki yazılar sadece bilgilendirme amaçlıdır. Profesyonel hizmet ve destek için her zaman, mühendis ve teknikerlerden bilgi almanızı tavsiye etmekteyiz.
