Ürün bilgisi:

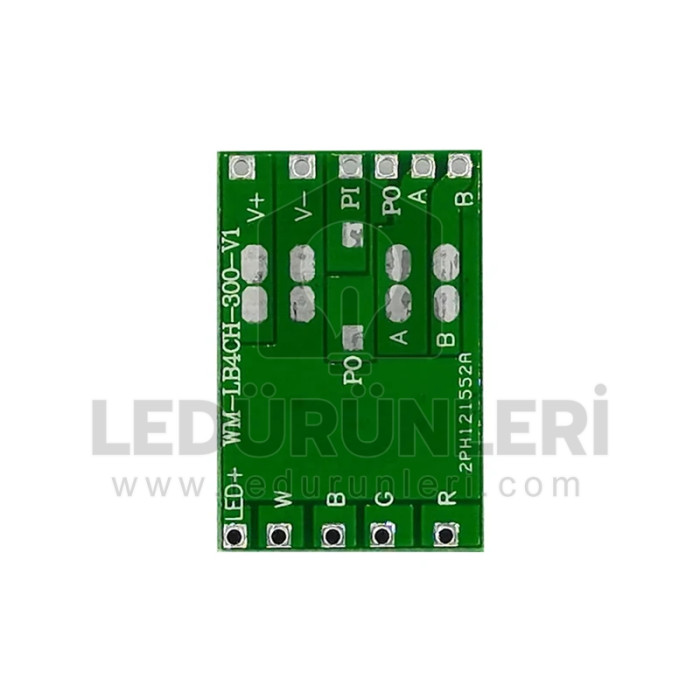

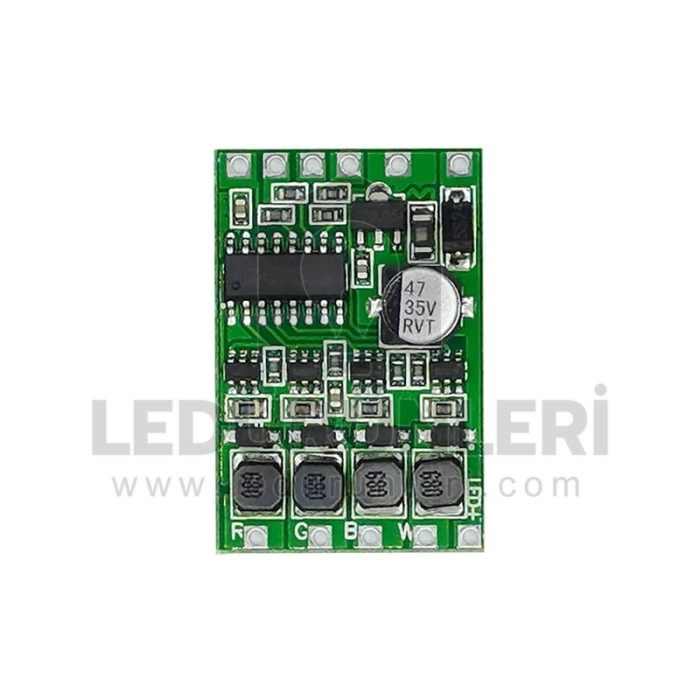

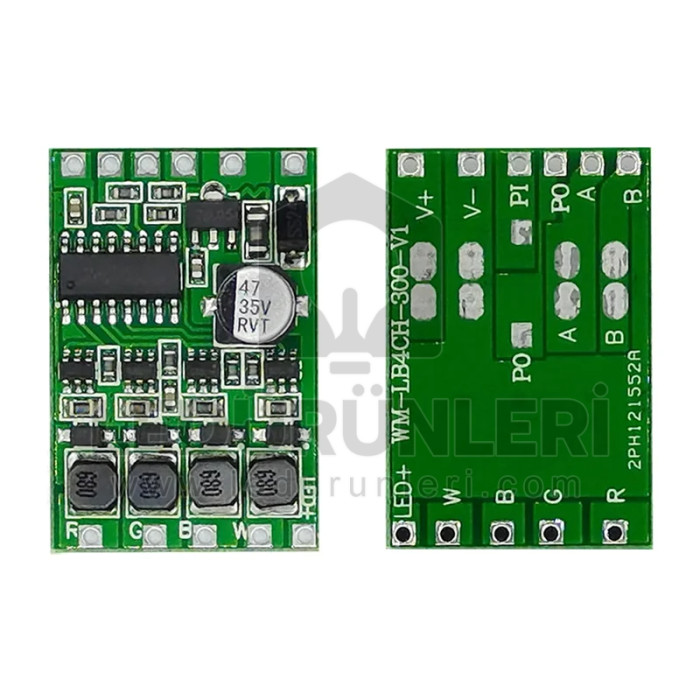

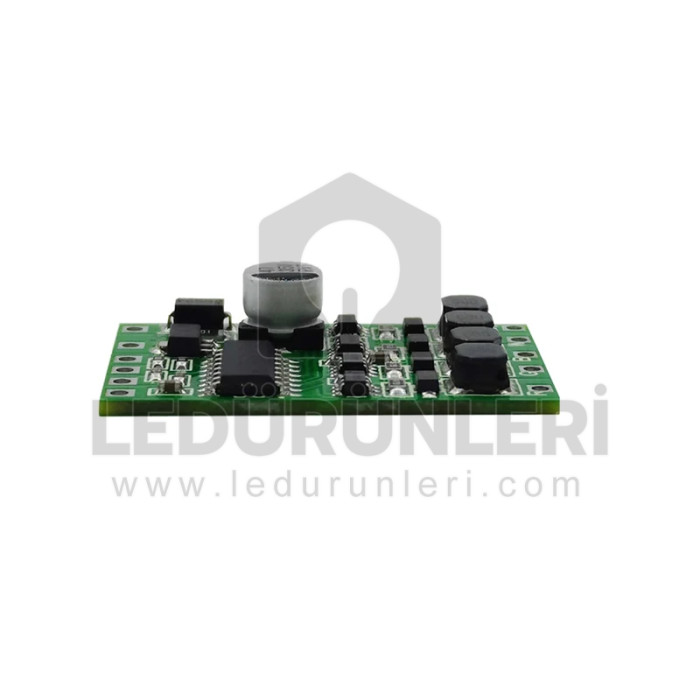

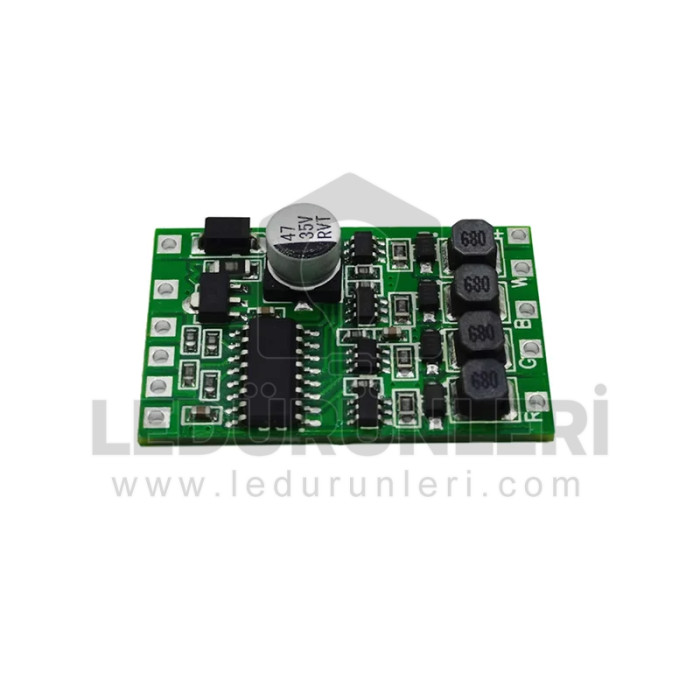

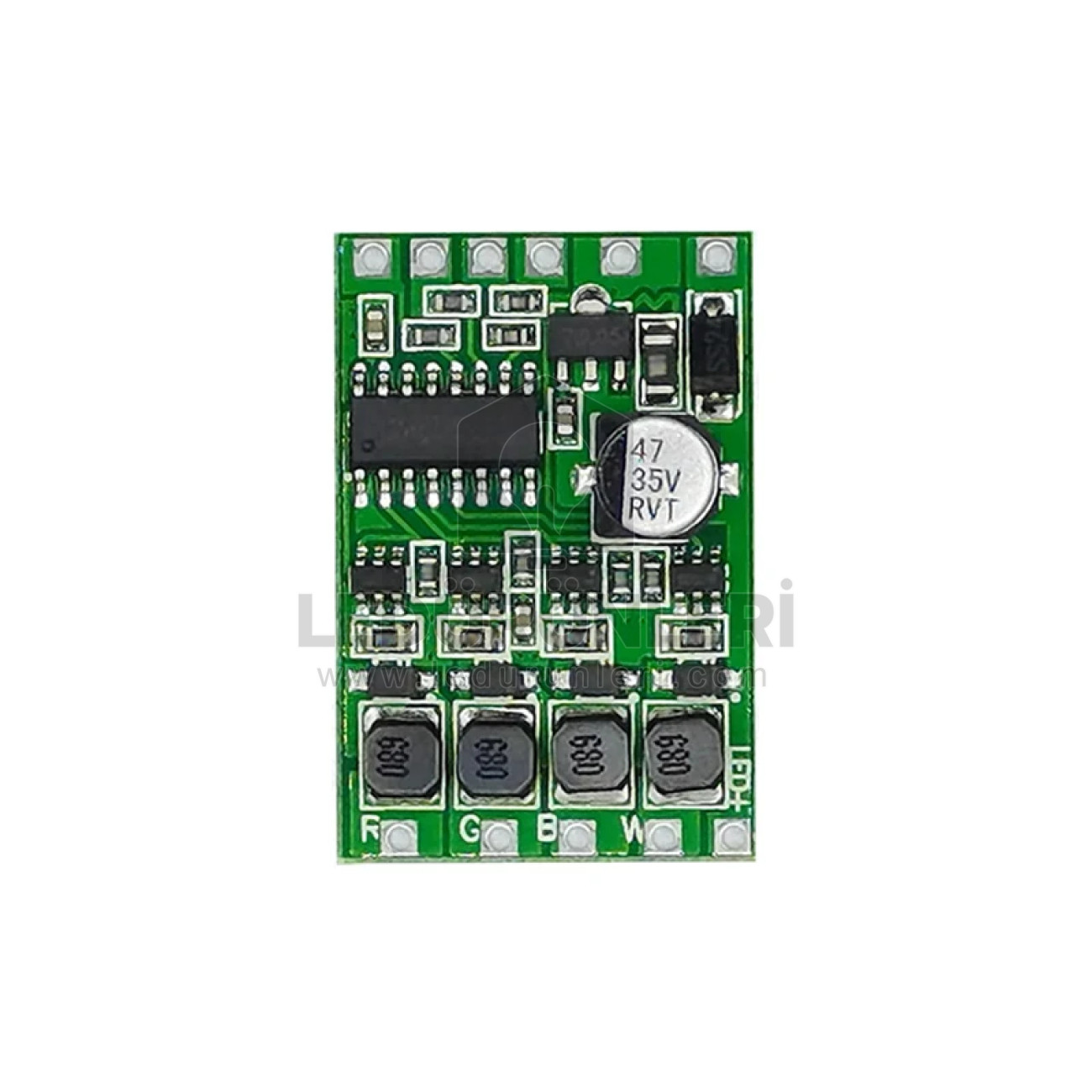

Tipi: DMX512LED çıplak kurulu sabit akım sürücü bulut

Model: WM-LB4CH-300

Boyutlar: L33 x W22 x H7.5mm

Giriş voltajı: 12 ~ 36VDC

Gri tonlama: 65536

Çıkış akımı: 300mA ± 5%

Çıkış kanalları: 4 kanal

Giriş ters bağlantı koruması: evet

Çıkış kısa devre koruması: evet

Aşırı sıcaklık koruması: evet

Yenileme frekansı: 500Hz

Çalışma sıcaklığı: -30C ~ 85 ℃

Depolama sıcaklığı: -10 ℃ ~ 65 ℃

Özellikler:

Yazma kodu: PI PO seri olarak bağlandıktan sonra, adres otomatik olarak paralel olarak yazılır.

Protokol: güçlü uyumluluk ile uluslararası standart DMX512 protokolü (1990) benimser;

Sabit akım: yüksek doğruluk (3% içinde)

Gri tonlama: 0-100% karartma, 65536*65536*65536 gri tonlama seviyesi;

Sürücü açıklaması:

1) ve genişletilmiş DMX512 (1990) sinyal protokolü ile uyumlu

2) kontrol modu: 4096 adete kadar adresleme kanalını destekleyen diferansiyel paralel bağlantı

3) yüksek hızlı DMX512 ek algoritma patenti, 200Kbps ~ 1000Kbps iletim hızı ile DMX512 sinyallerini tamamen uyarlanabilir

4) dahili 485 modülü, yük kapasitesini büyük ölçüde artırabilen yüksek diferansiyel sinyal çözünürlüğü ve büyük diferansiyel giriş impedance dansının avantajlarına sahiptir.

5) AB hattı kodları çevrimiçi yazabilir ve kodları bir seferde otomatik olarak yazabilir. İlk yükleme yöntemini ve daha sonra kod yazma yöntemini destekler.

6) E2 adres kodu çift yedekleme modu, bazı E2 hasar görse bile, adres kodu okumasını etkilemez.

7) çıkış portu, insan görsel algısı için daha uygun olan gama düzeltme 2.2 geliştirilmiş tip kullanılarak 16 bit gri tonlama kontrolüne sahiptir.

8) ekran yenileme hızı 2 khz'ye kadar

9) güç testi mavi ışığı açar. Kod başarıyla yazıldıktan sonra, ilk adres kırmızı ışığı açar ve diğer adresler kesme noktası tanımlama için beyaz ışığı açar.

10) yeni adresin yürürlüğe girmesi için tekrar açılmaya gerek yoktur.

Uygulama kapsamı:

Özellikle yüksek güçlü tam renkli duvar yıkayıcılar, projektörler, yeraltı ışıkları, sualtı ışıkları, sahne ışıkları, tünel ışıkları, vb kullanılır.
